Nr części: 22691
Opis: 22691-90° BSP ŻEŃSKA 60° USZCZELKA STOŻKOWA
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Godzina odporności na korozję: 120 godzin lub dłużej
Stopień: 90°

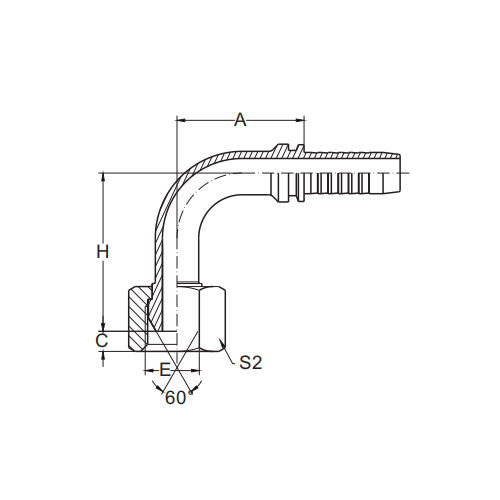

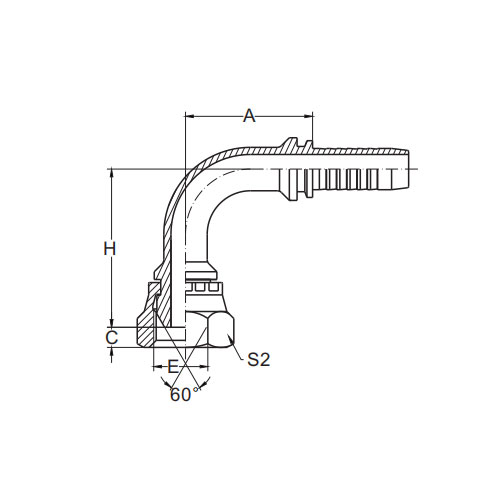

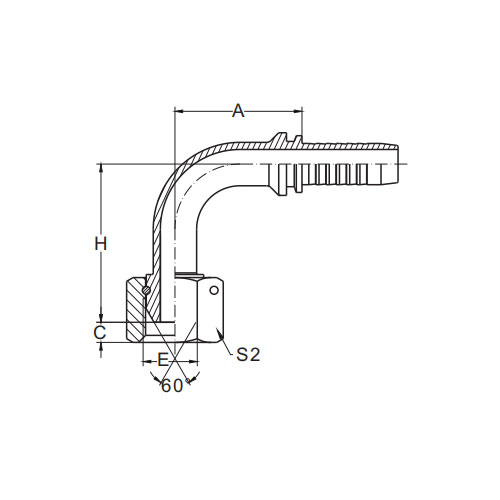

| NR CZĘŚCI | WĄtek E | OTWÓR WĘŻA | WYMIARY | ||||
| DN | KROPLA | A | C | H | S2 | ||
| 22691-02-03 | G1/8x28 | 5 | 3 | 26,5 | 4.3 | 31,5 | 14 |
| 22691-02-04 | G1/8x28 | 6 | 4 | 30 | 4.3 | 34,5 | 14 |
| 22691-04-03 | G1/4x19 | 5 | 3 | 26,5 | 4,5 | 33,5 | 19 |
| 22691-04-04 | G1/4x19 | 6 | 4 | 30 | 4,5 | 36,5 | 19 |
| 22691-04-05 | G1/4x19 | 8 | 5 | 33 | 4,5 | 39,5 | 19 |
| 22691-04-06 | G1/4x19 | 10 | 6 | 30 | 4,5 | 36,5 | 19 |
| 22691-06-04 | G3/8x19 | 6 | 4 | 30 | 6 | 37,7 | 22 |
| 22691-06-05 | G3/8x19 | 8 | 5 | 33 | 6 | 40,7 | 22 |
| 22691-06-06 | G3/8x19 | 10 | 6 | 35.3 | 6 | 43 | 22 |
| 22691-08-06T | G1/2x14 | 10 | 6 | 35.3 | 6,5 | 41,8 | 27 |
| 22691-08-08 | G1/2x14 | 12 | 8 | 41 | 6,5 | 51 | 27 |
| 22691-08-10 | G1/2x14 | 16 | 10 | 41,5 | 6,5 | 51 | 27 |
| 22691-10-08 | G5/8x14 | 12 | 8 | 41 | 9,7 | 51,5 | 30 |
| 22691-10-10 | G5/8x14 | 16 | 10 | 56 | 9,7 | 56 | 30 |
| 22691-12-08T | G3/4x14 | 12 | 8 | 41 | 8.7 | 48 ,6 | 32 |
| 22691-12-10 | G3/4x14 | 16 | 10 | 56 | 8.7 | 56,6 | 32 |
| 22691-12-12 | G3/4x14 | 20 | 12 | 64,9 | 8.7 | 66 . 1 | 32 |
| 22691-16-12T | G1x11 | 20 | 12 | 65,5 | 10,5 | 63,8 | 41 |
| 22691-16-14 | G1x11 | 22 | 14 | 71.2 | 10,5 | 69.3 | 41 |
| 22691-16-16 | G1x11 | 25 | 16 | 76,7 | 10,5 | 73,8 | 41 |
| 22691-20-16T | G1-1/4x11 | 25 | 16 | 76,7 | 10 . 1 | 72 | 50 |
| 22691-20-20W | G1-1/4x11 | 32 | 20 | 91,5 | 10 . 1 | 84.3 | 50 |
| 22691-24-24W | G1-1/2x11 | 40 | 24 | 109.4 | 12,5 | 103 | 55 |
| 22691-32-32W | G2x11 | 50 | 32 | 131,8 | 16 . 1 | 123.3 | 70 |
22691-90° BSP Uszczelka stożkowa żeńska 60°, język angielski Wprowadzenie
Uszczelka stożkowa żeńska 60° BSP 22691-90° to precyzyjnie wykonany element uszczelniający zaprojektowany specjalnie dla systemów British Standard Pipe (BSP). To innowacyjne złącze posiada gwint wewnętrzny 90°, który umożliwia proste i bezpieczne połączenie z odpowiednim męskim odpowiednikiem, zapewniając solidne i niezawodne uszczelnienie.
Najważniejszą cechą tego uszczelnienia jest jego stożkowata konstrukcja o kącie 60°, która zapewnia doskonałą powierzchnię uszczelniającą i zapewnia szczelne i wolne od wycieków połączenie. Stożkowy kształt pozwala na równomierne ściskanie materiału uszczelniającego, co skutkuje mocnym i trwałym uszczelnieniem, które jest w stanie wytrzymać wysokie ciśnienia i temperatury.
Wykonane z materiałów wysokiej jakości, żeńskie uszczelnienie stożkowe 22691-90° BSP 60° zostało zbudowane tak, aby przetrwać nawet w najbardziej wymagających środowiskach przemysłowych. Odporność na korozję i trwałość zapewniają niezawodne działanie przez długi okres użytkowania.
Kompatybilność tego elementu uszczelniającego z BSP oznacza, że można go łatwo zintegrować z istniejącymi systemami BSP, eliminując potrzebę stosowania skomplikowanych modyfikacji lub adapterów. Upraszcza to proces instalacji i zapewnia kompatybilność z szeroką gamą komponentów BSP.
Niezależnie od tego, czy pracujesz z hydrauliką, pneumatyką, czy jakimkolwiek innym systemem opartym na cieczy, 22691-90° BSP żeńskie uszczelnienie stożkowe 60° to doskonały wybór zapewniający bezpieczne i niezawodne rozwiązanie uszczelniające. Precyzja wykonania, wysokiej jakości materiały i kompatybilność z BSP sprawiają, że jest to zaufany element przemysłowych systemów płynów, zapewniający płynny i wydajny transfer płynu przy minimalnym ryzyku wycieku.
