Nr części: AJ
Opis: TRÓJNIK MĘSKI JIC 74° STOŻEK
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Godzina odporności na korozję: 120 godzin lub dłużej
Stopień: Trójdrożna koszulka

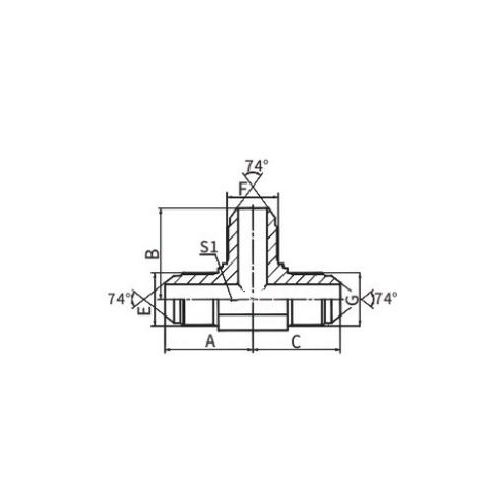

| NR CZĘŚCI | NITKA | WYMIARY | ||||||
| E | F | G | A | B | C | S1 | ||
| AJ-04 | 7/16"X20 | 7/16"X20 | 7/16"X20 | 24.5 | 24.5 | 24.5 | 11 | |
| AJ-04-06-04 | 7/16"X20 | 9/16"X18 | 7/16"X20 | 26.6 | 26.9 | 26.6 | 14 | |
| AJ-05 | 1/2"X20 | 1/2"X20 | 1/2"X20 | 26 | 26 | 26 | 14 | |
| AJ-06-04-06 | 9/16"X18 | 7/16"X20 | 9/16"X18 | 26.9 | 26.6 | 26.9 | 14 | |
| AJ-06 | 9/16"X18 | 9/16"X18 | 9/16"X18 | 26.9 | 26.9 | 26.9 | 14 | |
| AJ-08-06-08 | 3/4"X16 | 9/16"X18 | 3/4"X16 | 32 | 30 | 32 | 19 | |
| AJ-10 | 7/8"X14 | 7/8"X14 | 7/8"X14 | 37.8 | 37.8 | 37.8 | 22 | |
| AJ-12 | 1,1/16"X12 | 1,1/16"X12 | 1,1/16"X12 | 44.2 | 44.2 | 44.2 | 27 | |
| AJ-16 | 1,5/16"X12 | 1,5/16"X12 | 1,5/16"X12 | 49 | 49 | 49 | 33 | |
| AJ-16-12-16 | 1,5/16"X12 | 1,1/16"X12 | 1,5/16"X12 | 49 | 48 | 49 | 33 | |
| AJ-20 | 1,5/8"X12 | 1,5/8"X12 | 1,5/8"X12 | 56.5 | 56.5 | 56.5 | 41 | |
| AJ-24 | 1,7/8"X12 | 1,7/8"X12 | 1,7/8"X12 | 63 | 63 | 63 | 48 | |
| AJ-32 | 2,1/2"X12 | 2,1/2"X12 | 2,1/2"X12 | 78 | 78 | 78 | 63 | |

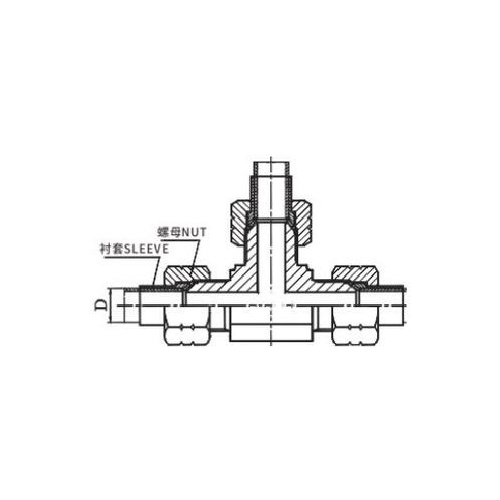

Uwaga: Nakrętkę i tuleję należy zamawiać osobno. Nakrętka NB200 i tuleja NB500 nadają się do rur metrycznych, nakrętka NB200 i tuleja NB300 są odpowiednie do rur calowych.
Męski trójnik stożkowy JIC 74° to złączka hydrauliczna rozgałęziająca się w trzech kierunkach, wyposażona w męskie złącze JIC (Joint Industry Council) z gniazdem stożkowym 74° na każdym końcu. Trójnik umożliwia dystrybucję lub połączenie przepływu płynu w wielu kierunkach w układzie hydraulicznym.
Gniazda stożkowe 74 stopni złączy JIC zapewniają szczelne i szczelne uszczelnienie w połączeniu z kompatybilnymi łącznikami żeńskimi. Konstrukcja ta zapewnia powierzchnię styku metal-metal, co skutkuje solidnym i niezawodnym połączeniem, które jest w stanie wytrzymać wysokie ciśnienia bez wycieków.
Trójniki męskie JIC 74° są zazwyczaj wykonane z trwałych materiałów, takich jak stal węglowa lub stal nierdzewna, aby zapewnić trwałość i wydajność w wymagających układach hydraulicznych. Okucia te często poddawane są cynkowaniu lub innym zabiegom ochronnym w celu zwiększenia odporności na korozję i przedłużenia ich żywotności.
Konfiguracja trójnika tego łącznika sprawia, że idealnie nadaje się do stosowania w systemach, w których płyn musi być rozprowadzany do wielu lokalizacji lub łączony z różnych źródeł. Umożliwiając przepływ płynu w trzech kierunkach, męski trójnik stożkowy JIC 74° zapewnia wszechstronność i wydajność w projektach układów hydraulicznych.
Podsumowując, męski trójnik stożkowy JIC 74° to solidna i szczelna złączka, która umożliwia dystrybucję lub łączenie przepływu płynu w układach hydraulicznych. Uszczelnienie typu metal-metal i trwała konstrukcja sprawiają, że jest to niezawodny wybór w przypadku wymagających zastosowań związanych z zasilaniem hydraulicznym.
