Nr części: Seria PT ISO 16028

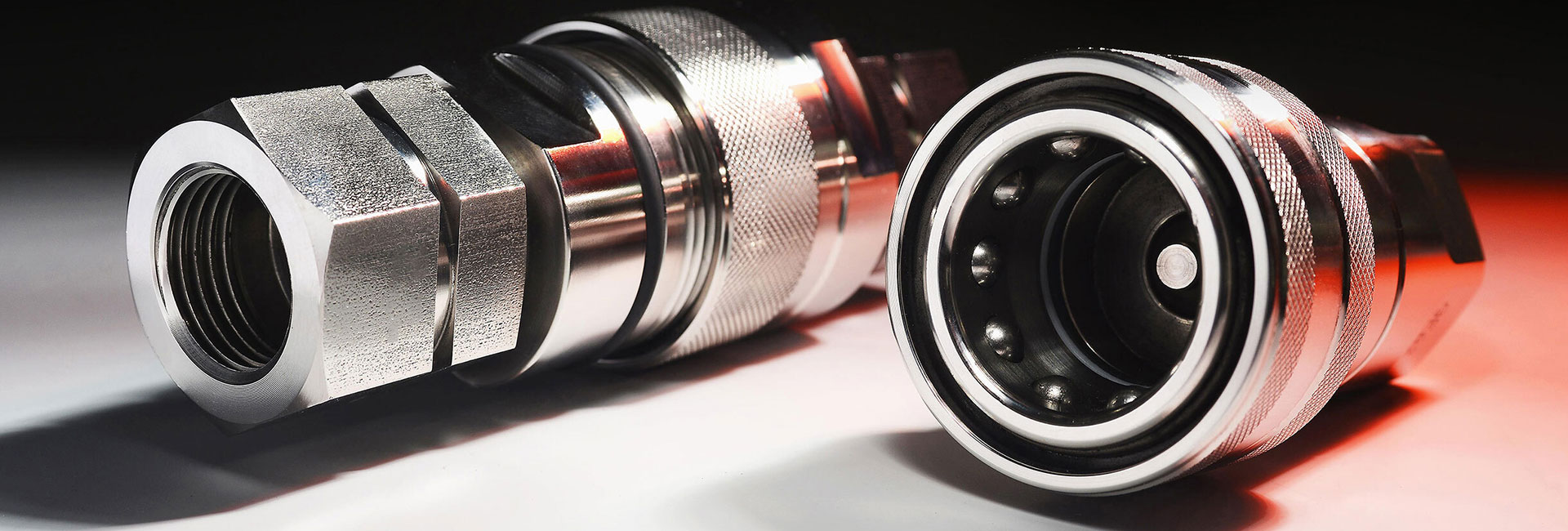

Opis: Szybkozłącza hydrauliczne serii PT ISO 16028
Materiały:
Sprzęgło:stal (chromowanie)
Nippie: Stal hartowana (chromowanie)
Zakres temperatur: (NBR) -20 ℃ ~ + 80 ℃
| SPECYFIKACJE | |||||
| Rozmiar | 6.3 | 10 | 16 | 19 | 25 |
| Ciśnienie znamionowe (Mpa) | 31.5 | 25 | 25 | 25 | 20 |
| Przepływ znamionowy (l/min) | 11 | 22 | 75 | 100 | 185 |
| Zakres temperatur (uszczelki standardowe) | -20 ℃ ~ + 80 ℃ | ||||
| Standardowym materiałem uszczelnienia jest NITRYL | |||||
| NR CZĘŚCI | ISO | Nitka | L | L1 | L2 | D1 | D2 | Ch1 | Ch2 |
| PT-G02 | 6.3 | G1/4 | 85 | 48 | 48 | 29.5 | 16.1 | 22 | 22 |
| PT-G03 | 10 | G3/8 | 110 | 64 | 61.5 | 33.5 | 19.7 | 27 | 24 |
| PT-G034 | 10 | G1/2 | 124 | 74 | 68 | 33.5 | 19.7 | 27 | 27 |
| PT-G04 | 12.5 | G1/2 | 124 | 74 | 68 | 39.5 | 24.5 | 32 | 32 |
| PT-G046 | 12.5 | G3/4 | 131 | 78.5 | 70.5 | 39.5 | 24.5 | 36 | 36 |
| PT-G056 | 16 | G3/4 | 131 | 78.5 | 70.5 | 43.5 | 27 | 36 | 36 |
| DT-G068 | 19 | G1 | 156 | 93 | 85.5 | 49.5 | 30 | 45 | 45 |
| PT-G081 | 25 | G1-1/4 | 173 | 106 | 90 | 56.5 | 36 | 55 | 55 |
Zgodny z normą IS016028
Mechanizm blokujący tuleję jest włączany poprzez obracanie tulei po podłączeniu
zapobiega przypadkowemu rozłączeniu podczas ciągnięcia złącza po podłożu
i straszny szok
Mechanizm tulei został zaprojektowany tak, aby zapobiegać przedostawaniu się brudu do wnętrza tulei
zakrywa pierścień ustalający, a także zawiera uszczelkę przeciwpyłową w obszarze sprężyny
Doskonała charakterystyka spadku przepływu VS w porównaniu z innymi produktami o niskim wycieku
szybkozłącze
Płaski mechanizm zaworu zmniejsza wyciek przepływu w stanie rozłączonym i obniża grubość
powietrze dostało się po połączeniu
Zamienne z PARKER FE, HANSEN QA 2900, CEJNX62
Wprowadzenie do szybkozłączy hydraulicznych serii PT ISO 16028
Te szybkozłącza są oparte na normie ISO 16028, uznanej na całym świecie specyfikacji dotyczącej wymienności układu hydraulicznego, dzięki czemu są kompatybilne z szeroką gamą elementów hydraulicznych.
Złącza serii PT charakteryzują się solidną konstrukcją, która wytrzymuje wysokie ciśnienia i wymagające warunki hydrauliczne. Są zbudowane z wysokiej jakości materiałów odpornych na korozję i zużycie, co zapewnia długoterminową trwałość i wydajność.
Mechanizm szybkozłącza i szybkozłącza pozwala na łatwe i sprawne podłączanie i odłączanie przewodów hydraulicznych. To znacznie skraca przestoje podczas konserwacji i napraw, poprawiając ogólną wydajność operacyjną.
Sprzęgła serii PT ISO 16028 zapewniają również doskonałe właściwości uszczelniające. Ich precyzyjnie zaprojektowane powierzchnie uszczelniające tworzą szczelne i szczelne połączenie, zapewniając bezpieczne i wydajne przesyłanie płynów bez żadnych wycieków i rozlań.
Co więcej, złącza te są kompatybilne z różnymi rozmiarami węży i rur, zapewniając elastyczność i wszechstronność w różnych układach hydraulicznych. Niezależnie od tego, czy pracujesz z układami hydraulicznymi wysokociśnieniowymi, czy niskociśnieniowymi, złącza serii PT ISO 16028 można dostosować do konkretnych potrzeb.
Podsumowując, szybkozłącza hydrauliczne serii PT ISO 16028 są niezawodnym i wydajnym rozwiązaniem do przesyłu płynów w układach hydraulicznych. Ich solidna konstrukcja, mechanizm szybkiego łączenia i doskonałe właściwości uszczelniające sprawiają, że są one cennym dodatkiem do każdego układu hydraulicznego.
