Nr części: 20291
Opis:20291-90°METRYCZNE SIEDZISKO ŻEŃSKIE PŁASKIE
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Godzina odporności na korozję: 120 godzin lub dłużej
Stopień: 90°

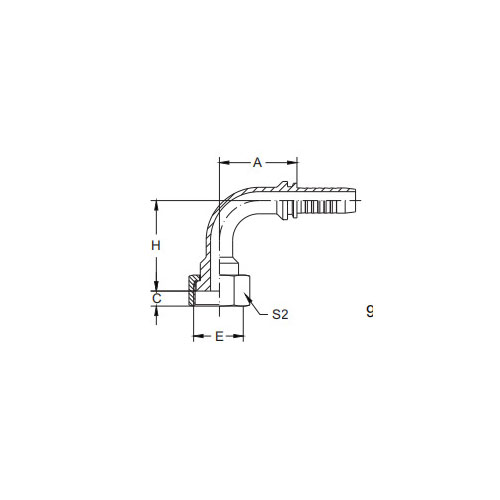

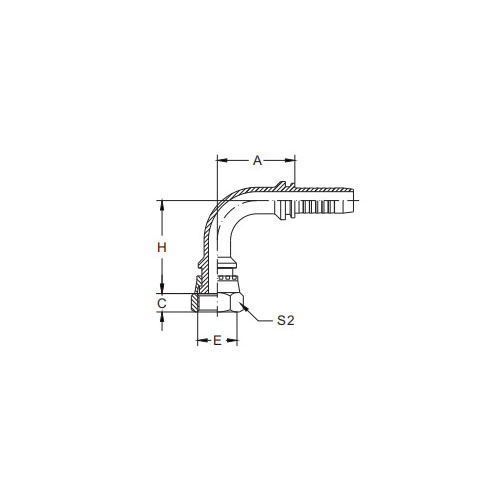

| CZĘŚĆ NR. | GWINT | WĄŻ | WYMIARY | ||||
| DN | KROPLA | A | C | H | S2 | ||
| 20291-12-02 | M12x1,5 | 4 | 2 | 26.5 | 8.5 | 30.5 | 17 |
| 20291-12-04 | M12x1,5 | 6 | 4 | 30 | 8.5 | 33.5 | 17 |
| 20291-14-04 | M14x1,5 | 6 | 4 | 30 | 8.5 | 34 | 19 |
| 20291-14-05 | M14x1,5 | 8 | 5 | 33 | 8.5 | 37 | 19 |
| 20291-16-04 | M16x1,5 | 6 | 4 | 30 | 8.5 | 35 | 22 |
| 20291-16-05 | M16x1,5 | 8 | 5 | 33 | 8.5 | 38 | 22 |
| 20291-16-06 | M16x1,5 | 10 | 6 | 35.3 | 8.5 | 40.3 | 22 |
| 20291-18-05T | M18x1,5 | 8 | 5 | 33 | 8.5 | 39 | 24 |
| 20291-18-06 | M18x1,5 | 10 | 6 | 35.3 | 8.5 | 41.3 | 24 |
| 20291-22-08 | M22x1,5 | 12 | 8 | 41 | 10 | 48 | 27 |
| 20291-22-10 | M22x1,5 | 16 | 10 | 56 | 10 | 53 | 27 |
| 20291-27-04T | M27x1,5 | 6 | 4 | 30 | 10 | 35.5 | 32 |
| 20291-27-08T | M27x1,5 | 12 | 8 | 41 | 10 | 46 | 32 |
| 20291-27-10T | M27x1,5 | 16 | 10 | 56 | 10 | 51 | 32 |
| 20291-30-12 | M30x1,5 | 20 | 12 | 65.5 | 11 | 63.5 | 36 |
| 20291-36-14T | M36x2 | 22 | 14 | 71.2 | 13 | 61 | 41 |
| 20291-36-16 | M36x2 | 25 | 16 | 76.7 | 13 | 70 | 41 |
| 20291-39-16T | M39x2 | 25 | 16 | 76.7 | 13 | 67.5 | 46 |
| 20291-42-20W | M42x2 | 32 | 20 | 91.5 | 15 | 80.5 | 50 |
| 20291-45-20T | M45x2 | 32 | 20 | 91.5 | 15 | 78.5 | 55 |
| 20291-52-20T | M52x2 | 32 | 20 | 91.5 | 17 | 78.5 | 60 |
| 20291-52-24T | M52x2 | 40 | 24 | 109.4 | 17 | 92 | 60 |
| 20291-60-28T | M60x2 | 45 | 28 | 119.9 | 20 | 106.5 | 70 |
| 20291-64-32T | M64x2 | 50 | 32 | 130.95 | 23 | 113.3 | 75 |
20291-90° Wprowadzenie do płaskiego gniazda metrycznego żeńskiego
Płaskie gniazdo żeńskie 20291-90° to precyzyjnie wykonana złączka przeznaczona do metrycznych układów cieczy, oferująca bezpieczne i odporne na wycieki połączenie dzięki unikalnej konfiguracji żeńskiej 90° i płaskiej konstrukcji gniazda. Złącze to jest idealnym wyborem do zastosowań wymagających solidnego i niezawodnego połączenia z płaską powierzchnią uszczelniającą.
Płaskie gniazdo metrycznego gniazda żeńskiego 20291-90° zapewnia stabilne uszczelnienie, zapewniając szczelne i wolne od wycieków połączenie. Orientacja żeńskiego końca pod kątem 90° umożliwia łatwą instalację i dopasowanie do odpowiednich elementów męskich, co dodatkowo zwiększa niezawodność połączenia.
Armatura ta, wykonana z materiałów wysokiej jakości, została zbudowana tak, aby sprostać wymaganiom różnych zastosowań przemysłowych i komercyjnych. Wykazuje doskonałą trwałość i odporność na korozję, zapewniając długotrwałą wydajność nawet w trudnych warunkach.
Kompaktowa konstrukcja i gładkie powierzchnie metrycznego gniazda żeńskiego 20291-90° ułatwiają szybką i wydajną instalację, redukując przestoje i zwiększając wydajność operacyjną. Jego zdolność do wytrzymywania wysokiego ciśnienia i utrzymywania bezpiecznego uszczelnienia sprawia, że nadaje się do szerokiej gamy układów płynów, w tym tych, które działają w ekstremalnych warunkach.
Podsumowując, metryczne gniazdo żeńskie 20291-90° to niezawodne i wydajne złącze, które zapewnia doskonałe właściwości uszczelniające i trwałość w metrycznych układach cieczy. Precyzyjna konstrukcja i wysokiej jakości materiały zapewniają jego długoterminową wydajność i sprawiają, że jest to cenny dodatek do każdego przemysłowego układu płynów, który wymaga bezpiecznych i szczelnych połączeń.
