Nr części: 20411
Opis: 20411-METRYCZNE SIEDZISKO STOŻKOWE 24° ŻEŃSKIE L.T.
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3 +, czysta biel
Odporność na korozję Godzina: 120 godzin lub dłużej
Stopień: prosty

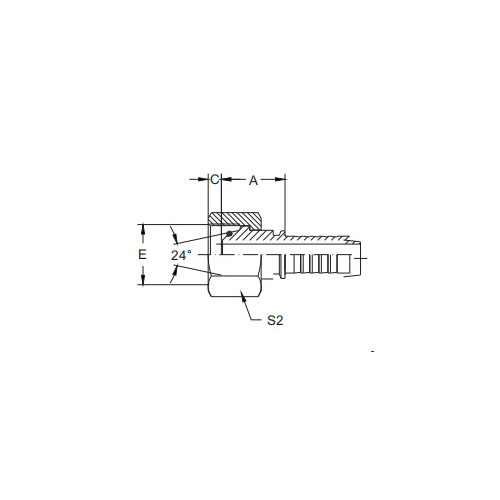

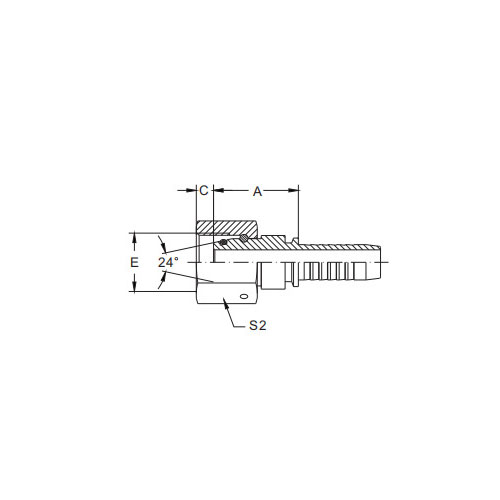

| CZĘŚĆ NR. | GWINT | WĄŻ | RURA.D. | ORING | WYMIARY | |||
| DN | KROPLA | A | C | S2 | ||||
| 20411-12-04 | M12x1,5 | 6 | 4 | 6 | O04,5x1,5 | 22.5 | 1.1 | 14 |
| 20411-14-04T | M14x1,5 | 6 | 4 | 8 | O06,5x1,5 | 22.5 | 1.1 | 17 |
| 20411-14-06 | M14x1,5 | 10 | 6 | 8 | O06,5x1,5 | 23 | 1.1 | 17 |
| 20411-16-04T | M16x1,5 | 6 | 4 | 10 | O08,0x1,5 | 20.5 | 2 | 19 |
| 20411-16-05T | M16x1,5 | 8 | 5 | 10 | O08,0x1,5 | 22 | 2 | 19 |
| 20411-16-06 | M16x1,5 | 10 | 6 | 10 | O08,0x1,5 | 23.5 | 1.3 | 19 |
| 20411-18-05T | M18x1,5 | 8 | 5 | 12 | O10,0x1,5 | 24.5 | 2 | 22 |
| 20411-18-06T | M18x1,5 | 10 | 6 | 12 | O10,0x1,5 | 27.5 | 2 | 22 |
| 20411-18-08 | M18x1,5 | 12 | 8 | 12 | O10,0x1,5 | 24.5 | 1.5 | 22 |
| 20411-22-05T | M22x1,5 | 8 | 5 | 15 | O12,0x2,0 | 26.5 | 2.5 | 27 |
| 20411-22-06T | M22x1,5 | 10 | 6 | 15 | O12,0x2,0 | 26.5 | 2.5 | 27 |
| 20411-22-08T | M22x1,5 | 12 | 8 | 15 | O12,0x2,0 | 29 | 2.5 | 27 |
| 20411-26-10T | M26x1,5 | 16 | 10 | 18 | O15,0x2,0 | 30 | 2 | 32 |
| 20411-26-12 | M26x1,5 | 20 | 12 | 18 | O15,0x2,0 | 27.5 | 2.5 | 32 |
| 20411-30-10T | M30x2 | 16 | 10 | 22 | O20,0x2,0 | 31 | 3 | 36 |
| 20411-30-12T | M30x2 | 20 | 12 | 22 | O20,0x2,0 | 34 | 3 | 36 |
| 20411-36-12T | M36x2 | 20 | 12 | 28 | O26,0x2,0 | 33 | 3.7 | 41 |
| 20411-36-14T | M36x2 | 22 | 14 | 28 | O26,0x2,0 | 33 | 3.7 | 41 |
| 20411-36-16T | M36x2 | 25 | 16 | 28 | O26,0x2,0 | 30 | 3.7 | 41 |
| 20411-45-16T | M45x2 | 25 | 16 | 35 | O32,0x2,5 | 37 | 3.5 | 50 |
| 20411-45-20T | M45x2 | 32 | 20 | 35 | O32,0x2,5 | 37.5 | 3.5 | 50 |
| 20411-52-20T | M52x2 | 32 | 20 | 42 | O38,0x2,5 | 38.5 | 4.5 | 60 |
| 20411-52-24T | M52x2 | 40 | 24 | 42 | O38,0x2,5 | 38.5 | 4.5 | 60 |
20411-Gniazdo metryczne żeńskie 24° stożkowe L.T. Wstęp
Gniazdo stożkowe 20411, metryczne, żeńskie 24° L.T. to precyzyjnie wykonany komponent zaprojektowany w celu zapewnienia bezpiecznego i odpornego na wycieki połączenia w metrycznych układach płynów, specjalnie zoptymalizowany pod kątem zastosowań niskotemperaturowych (LT). Złącze to zawiera gniazdo stożkowe 24°, które oferuje wyjątkowe właściwości uszczelniające i zapewnia solidne i długotrwałe połączenie.
Gniazdo stożkowe 24° zostało zaprojektowane tak, aby dokładnie pasowało do odpowiedniego elementu męskiego, tworząc bezpieczne uszczelnienie, które jest w stanie wytrzymać trudy środowisk zarówno wysokiego ciśnienia, jak i niskiej temperatury. Ta solidna konstrukcja zapewnia niezawodne działanie nawet w ekstremalnych warunkach, dzięki czemu nadaje się do szerokiego zakresu zastosowań przemysłowych i komercyjnych.
Wykonane z wysokiej jakości materiałów, 20411-metryczne żeńskie gniazdo stożkowe 24° L.T. wykazuje doskonałą trwałość i odporność na degradację pod wpływem zimna. Zachowuje swoje właściwości uszczelniające nawet w warunkach mrozu, zapewniając ciągły i niezawodny przepływ płynu.
Co więcej, zwarta konstrukcja i gładkie powierzchnie 20411-metrycznego żeńskiego gniazda stożkowego 24° L.T. ułatwiają szybki i łatwy montaż oraz demontaż. Zwiększa to wydajność operacyjną i minimalizuje przestoje, co czyni go idealnym wyborem dla systemów wymagających częstej konserwacji lub modyfikacji.
Podsumowując, 20411-metryczne żeńskie gniazdo stożkowe 24° L.T. to niezawodne i wydajne rozwiązanie dla metrycznych układów cieczy pracujących w warunkach niskich temperatur. Precyzyjna konstrukcja, wysokiej jakości materiały i zoptymalizowana konstrukcja do pracy w zimnych środowiskach sprawiają, że jest to cenny dodatek do każdego przemysłowego lub komercyjnego układu płynów, który wymaga bezpiecznych i szczelnych połączeń.
