Nr części: 26711
Opis: 26711 JIC ŻEŃSKIE SIEDZENIE 74° STOŻKOWE
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Godzina odporności na korozję: 120 godzin lub dłużej
Stopień: prosty

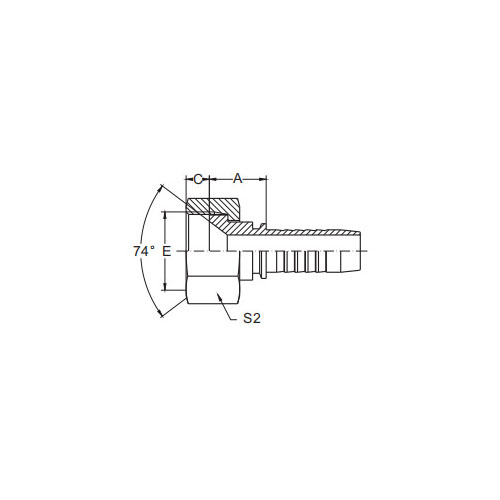

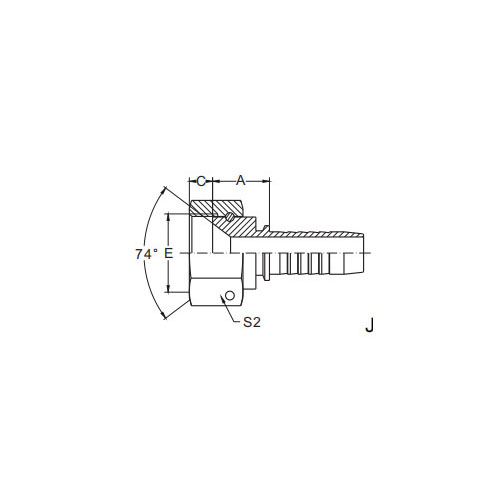

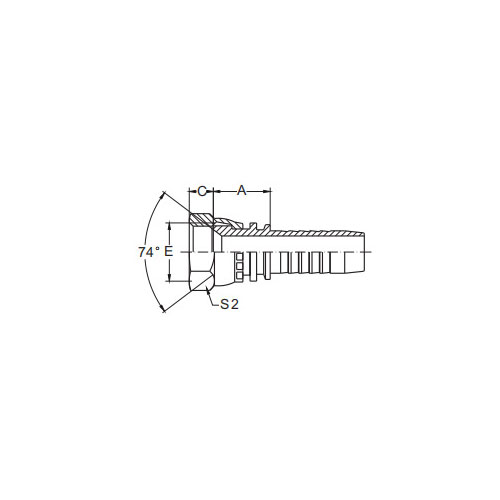

| NR CZĘŚCI | WĄtek E | OTWÓR WĘŻA | WYMIARY | |||
| DN | KROPLA | A | C | S2 | ||
| 26711-04-03 | 7/16x20 | 5 | 3 | 14 | 8.7 | 14 |
| 26711-04-04 | 7/16x20 | 6 | 4 | 15 | 8.7 | 14 |
| 26711-05-04 | 1/2x20 | 6 | 4 | 16 | 9,5 | 16 |
| 26711-05-05 | 1/2x20 | 8 | 5 | 16 | 9,5 | 16 |
| 26711-05-06 | 1/2x20 | 10 | 6 | 16 | 9,5 | 16 |
| 26711-06-04 | 9/16x18 | 6 | 4 | 17 | 9,5 | 19 |
| 26711-06-05 | 9/16x18 | 8 | 5 | 17 | 9,5 | 19 |
| 26711-06-06 | 9/16x18 | 10 | 6 | 17 | 9,5 | 19 |
| 26711-06-08 | 9/16x18 | 12 | 8 | 17,5 | 9,5 | 19 |
| 26711-08-06 | 3/4x16 | 10 | 6 | 18,5 | 10.7 | 22 |
| 26711-08-08 | 3/4x16 | 12 | 8 | 19 | 10.7 | 22 |
| 26711-08-10 | 3/4x16 | 16 | 10 | 19.5 | 10.7 | 22 |
| 26711-10-06T | 7/8x14 | 10 | 6 | 19 | 13,6 | 27 |
| 26711-10-08 | 7/8x14 | 12 | 8 | 20 | 12,7 | 27 |
| 26711-10-10 | 7/8x14 | 16 | 10 | 20 | 12,7 | 27 |
| 26711-10-12 | 7/8x14 | 20 | 12 | 20 | 12,7 | 27 |
| 26711-12-08T | 1-1/16x12 | 12 | 8 | 20 | 14.3 | 32 |
| 26711-12-10 | 1-1/16x12 | 16 | 10 | 21,5 | 14.3 | 32 |
| 26711-12-12 | 1-1/16x12 | 20 | 12 | 21,5 | 14.3 | 32 |
| 26711-12-16 | 1-1/16x12 | 25 | 16 | 23 | 14.3 | 32 |
| 26711-14-12 | 1-3/16x12 | 20 | 12 | 22.2 | 14.7 | 36 |
| 26711-16-12T | 1-5/16x12 | 20 | 12 | 20 | 15 . 1 | 41 |
| 26711-16-16 | 1-5/16x12 | 25 | 16 | 25 | 15 . 1 | 38 |
| 26711-16-20 | 1-5/16x12 | 32 | 20 | 25 | 15 . 1 | 38 |
| 26711-20-16T | 1-5/8x12 | 25 | 16 | 23 | 16,5 | 50 |
| 26711-20-20W | 1-5/8x12 | 32 | 20 | 28 | 16,5 | 50 |
| 26711-24-20W | 1-7/8x12 | 32 | 20 | 30 | 19.5 | 55 |
| 26711-24-24W | 1-7/8x12 | 40 | 24 | 30 | 19.5 | 55 |
| 26711-32-24T | 2-1/2x12 | 40 | 24 | 27 | 23,5 | 75 |
| 26711-32-32T | 2-1/2x12 | 50 | 32 | 27 | 23,5 | 75 |
26711 JIC Gniazdo stożkowe 74° — wprowadzenie
Gniazdo stożkowe żeńskie 74° JIC 26711 to wysokowydajna złączka do cieczy przeznaczona do stosowania w szerokim zakresie zastosowań przemysłowych. Ten precyzyjnie wykonany element zapewnia solidne i szczelne połączenie, zapewniając niezawodny transfer płynu w zmiennych warunkach ciśnienia i temperatury.
Wzór gwintu JIC (Joint Industry Council) złączki 26711 zapewnia kompatybilność z szeroką gamą standardowych komponentów, ułatwiając bezproblemową integrację z istniejącymi systemami płynów. Konstrukcja z gwintem wewnętrznym bezpiecznie łączy się z elementami męskimi, tworząc mocne i stabilne połączenie, które jest w stanie wytrzymać wymagania zastosowań przemysłowych.
Gniazdo stożkowe 74° jest kluczowym elementem złączki, zapewniającym szczelne i bezpieczne uszczelnienie. To gniazdo stożka zostało zaprojektowane tak, aby idealnie pasowało do współpracującego stożka męskiego, zapewniając szczelne połączenie, które skutecznie radzi sobie z płynami pod wysokim ciśnieniem.
Wykonane z materiałów wysokiej jakości, żeńskie gniazdo stożkowe 26711 JIC 74° charakteryzuje się doskonałą trwałością i odpornością na korozję. Zapewnia to niezawodne działanie nawet w trudnych warunkach przemysłowych, co czyni go niezawodnym wyborem do długotrwałego użytkowania.
Niezależnie od tego, czy pracujesz z hydrauliką, pneumatyką, czy innymi typami układów płynów, żeńskie gniazdo stożkowe 74° JIC 26711 to doskonały wybór zapewniający solidne i odporne na wycieki połączenie. Precyzja wykonania i wysokiej jakości materiały sprawiają, że jest to cenny dodatek do każdego przemysłowego układu płynów, który wymaga bezpiecznego i niezawodnego połączenia.
