Nr części: 26741
Opis: 26741 45° JIC ŻEŃSKIE SIEDZENIE 74° STOŻKOWE
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Odporność na korozję Godzina: 120 godzin lub dłużej
Stopień: 45°

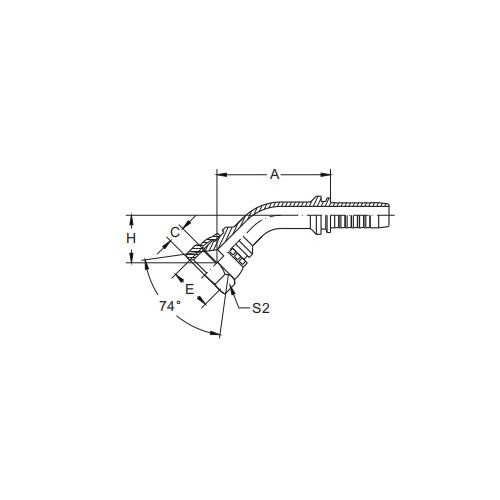

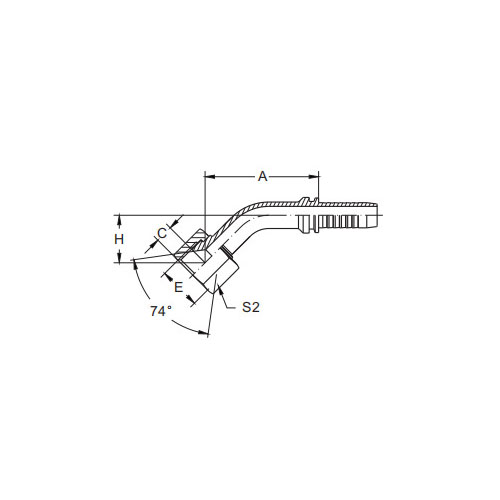

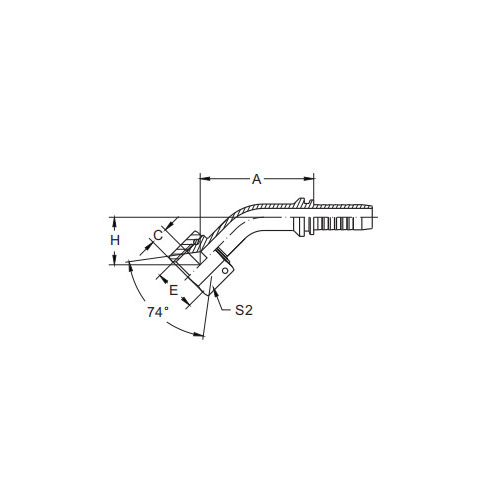

| NR CZĘŚCI | WĄtek E | OTWÓR WĘŻA | WYMIARY | ||||
| DN | KROPLA | A | C | H | S2 | ||
| 26741-04-03 | 7/16x20 | 5 | 3 | 32.7 | 8.7 | 12.2 | 14 |
| 26741-04-04 | 7/16x20 | 6 | 4 | 35.2 | 8.7 | 13.2 | 14 |
| 26741-05-04 | 1/2x20 | 6 | 4 | 35.6 | 9,5 | 13,5 | 16 |
| 26741-05-05 | 1/2x20 | 8 | 5 | 37,7 | 9,5 | 14.4 | 16 |
| 26741-05-06 | 1/2x20 | 10 | 6 | 37,7 | 9,5 | 14.4 | 16 |
| 26741-06-04 | 9/16x18 | 6 | 4 | 35.6 | 9,5 | 13,5 | 19 |
| 26741-06-05 | 9/16x18 | 8 | 5 | 37,7 | 9,5 | 14.4 | 19 |
| 26741-06-06 | 9/16x18 | 10 | 6 | 38.8 | 9,5 | 15,5 | 19 |
| 26741-08-06 | 3/4x16 | 10 | 6 | 40.2 | 10.7 | 16.2 | 22 |
| 26741-08-08 | 3/4x16 | 12 | 8 | 45.3 | 10.7 | 19 | 22 |
| 26741-10-08 | 7/8x14 | 12 | 8 | 46.3 | 12,7 | 20 | 27 |
| 26741-10-10 | 7/8x14 | 16 | 10 | 54 . 1 | 12,7 | 21.8 | 27 |
| 26741-10-12 | 7/8x14 | 20 | 12 | 58.6 | 12,7 | 21.8 | 27 |
| 26741-12-08T | 1-1/16x12 | 12 | 8 | 50,4 | 14.3 | 21 . 1 | 32 |
| 26741-12-10 | 1-1/16x12 | 16 | 10 | 55 . 1 | 14.3 | 22.8 | 32 |
| 26741-12-12 | 1-1/16x12 | 20 | 12 | 59.3 | 14.3 | 24.2 | 32 |
| 26741-14-12 | 1-3/16x12 | 20 | 12 | 60 . 1 | 14.7 | 24.2 | 36 |
| 26741-16-12T | 1-5/16x12 | 20 | 12 | 60 . 1 | 15 . 1 | 24.2 | 41 |
| 26741-16-16 | 1-5/16x12 | 25 | 16 | 73,5 | 15 . 1 | 28 | 38 |
| 26741-20-20W | 1-5/8x12 | 32 | 20 | 85,6 | 16,5 | 34,5 | 50 |
| 26741-24-20W | 1-7/8x12 | 32 | 20 | 86,6 | 19.5 | 35,9 | 55 |
| 26741-24-24W | 1-7/8x12 | 40 | 24 | 114,8 | 19.5 | 44 . 1 | 55 |
26741 45° JIC Gniazdo stożkowe 74° Wprowadzenie
Gniazdo stożkowe żeńskie 74° JIC 45° 26741 to wysokowydajna złączka do cieczy zaprojektowana z myślą o spełnieniu wymagań szerokiego zakresu zastosowań przemysłowych. To precyzyjnie wykonane złącze charakteryzuje się unikalnym kątem 45°, zapewniającym płynne i wydajne przejście przepływu płynu, przy jednoczesnym zachowaniu bezpiecznego i odpornego na wycieki uszczelnienia.
Wzór gwintu JIC (Joint Industry Council) zapewnia kompatybilność z różnymi standardowymi komponentami, co ułatwia integrację z istniejącymi systemami płynów. Konstrukcja z gwintem wewnętrznym umożliwia bezpieczne połączenie z współpracującymi elementami męskimi, tworząc solidne i niezawodne połączenie płynowe.
Gniazdo stożkowe 74° jest kluczowym elementem złączki 26741, ponieważ tworzy bezpieczne uszczelnienie z współpracującym stożkiem męskim. Uszczelnienie to zostało zaprojektowane tak, aby wytrzymać wysokie ciśnienia i temperatury, zapewniając szczelne połączenie, które może działać niezawodnie nawet w najbardziej wymagających środowiskach przemysłowych.
Wykonane z wysokiej jakości materiałów, żeńskie gniazdo stożkowe 26741 45° JIC 74° jest trwałe. Wykazuje doskonałą trwałość i odporność na korozję, co czyni go niezawodnym wyborem do długotrwałego stosowania w przemysłowych układach płynów.
Niezależnie od tego, czy pracujesz z hydrauliką, pneumatyką, czy innymi typami układów płynów, gniazdo stożkowe 45° JIC 74° żeńskie 26741 to doskonały wybór zapewniający bezpieczne i wydajne połączenie. Precyzyjna konstrukcja, wysokiej jakości materiały i unikalna konstrukcja 45° sprawiają, że jest to cenny dodatek do każdego przemysłowego układu płynów, który wymaga solidnego i odpornego na wycieki połączenia.
