Nr części: 20511
Opis: 20511-METRYCZNY ŻEŃSKI PIERŚCIEŃ O-RING 24° STOŻEK H.T.
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Godzina odporności na korozję: 120 godzin lub dłużej
Stopień: prosty

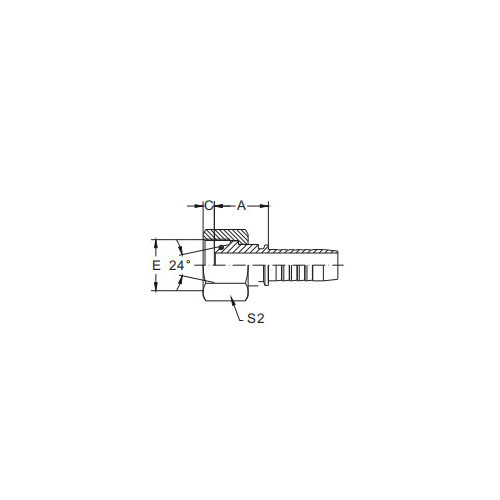

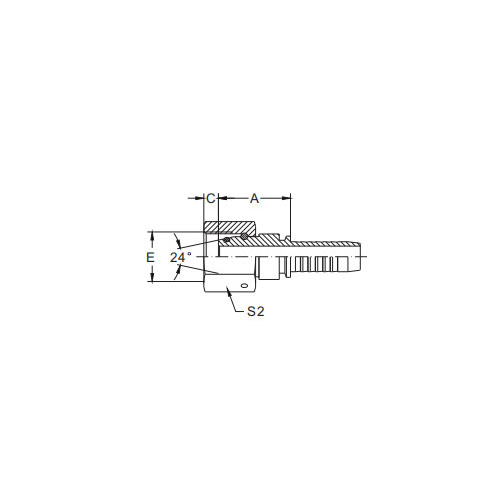

| NR CZĘŚCI | WĄtek E | OTWÓR WĘŻA | RURA OD | O PIERŚCIEŃ | WYMIARY | |||
| DN | KROPLA | A | C | S2 | ||||
| 20511-14-04T | M16x1,5 | 6 | 4 | 6 | O04,5x1,5 | 23 | 2.5 | 17 |
| 20511-16-04T | M16x1,5 | 6 | 4 | 8 | O06,5x1,5 | 21 | 2.6 | 19 |
| 20511-16-05T | M16x1,5 | 8 | 5 | 8 | O06,5x1,5 | 23 | 2.6 | 19 |
| 20511-18-04T | M18x1,5 | 6 | 4 | 10 | O08,0x1,5 | 25.5 | 2.5 | 22 |
| 20511-18-06T | M18x1,5 | 10 | 6 | 10 | O08,0x1,5 | 26 | 2.5 | 22 |
| 20511-20-06T | M20x1,5 | 10 | 6 | 12 | O10,0x1,5 | 26 | 2.5 | 24 |
| 20511-20-08 | M20x1,5 | 12 | 8 | 12 | O10,0x1,5 | 26 | 2.4 | 24 |
| 20511-22-06T | M22x1,5 | 10 | 6 | 14 | O11,0x2,0 | 26.5 | 2.5 | 27 |
| 20511-22-08T | M22x1,5 | 12 | 8 | 14 | O11,0x2,0 | 28 | 2.5 | 27 |
| 20511-24-06T | M24x1,5 | 10 | 6 | 16 | O13,0x2,0 | 27 | 4 | 30 |
| 20511-24-08T | M24x1,5 | 12 | 8 | 16 | O13,0x2,0 | 27 | 4 | 30 |
| 20511-30-10T | M30x2 | 16 | 10 | 20 | O16,3x2,4 | 33 | 3.5 | 36 |
| 20511-30-12T | M30x2 | 20 | 12 | 20 | O16,3x2,4 | 35 | 3.5 | 36 |
| 20511-36-12T | M36x2 | 20 | 12 | 25 | O20,3x2,4 | 31.5 | 4.5 | 46 |
| 20511-36-14T | M36x2 | 22 | 14 | 25 | O20,3x2,4 | 34 | 4.5 | 46 |
| 20511-36-16T | M36x2 | 25 | 16 | 25 | O20,3x2,4 | 34 | 4.5 | 46 |
| 20511-42-12T | M42x2 | 20 | 12 | 30 | O25,3x2,4 | 37.5 | 6 | 50 |
| 20511-42-16T | M42x2 | 25 | 16 | 30 | O25,3x2,4 | 38.5 | 6 | 50 |
| 20511-52-20T | M52x2 | 32 | 20 | 38 | O33,3x2,4 | 41.5 | 6.5 | 60 |
| 20511-52-24T | M52x2 | 40 | 24 | 38 | O33,3x2,4 | 41.5 | 6.5 | 60 |
20511 – Pierścień O-ring ze stożkiem 24°, metryczny, żeński, H.T. Wstęp
Pierścień O-ring ze stożkiem 24°, metryczny 20511, H.T. złączka jest precyzyjnie zaprojektowanym komponentem, zaprojektowanym tak, aby spełniać rygorystyczne wymagania metrycznych systemów cieczy. To złącze żeńskie zawiera gniazdo stożkowe 24° i pierścień typu O-ring zapewniający bezpieczne i szczelne połączenie.
Gniazdo stożkowe 24° zostało starannie wykonane, aby zapewnić szczelne i niezawodne uszczelnienie z odpowiadającym mu elementem męskim. Ta cecha konstrukcyjna jest niezbędna do utrzymania integralności płynu w zastosowaniach wysokociśnieniowych.
Integracja pierścienia typu O-ring z konstrukcją złączki dodatkowo zwiększa jej możliwości uszczelniania. O-ring tworzy solidną barierę chroniącą przed wyciekami, zapewniając płynny i wydajny przepływ płynów przez system.
„H.T.” w nazwie produktu oznacza „High-Temperature”, co wskazuje, że ta armatura nadaje się do stosowania w środowiskach, w których występują ekstremalne temperatury. Odporność na wysokie temperatury gwarantuje, że złączka zachowa swoje właściwości uszczelniające nawet w najbardziej wymagających warunkach.
Wykonany z wysokiej jakości materiałów, 20511-metryczny żeński pierścień O-ring ze stożkiem 24° H.T. złączka charakteryzuje się doskonałą odpornością na korozję i trwałością. Został zaprojektowany tak, aby sprostać wymaganiom środowisk przemysłowych i zachować swoje właściwości uszczelniające przez długi czas.
Oprócz solidnych właściwości uszczelniających, 20511-metryczny żeński pierścień O-ring H.T. ze stożkiem 24°. Okucie jest również łatwe w montażu i demontażu. Ta funkcja upraszcza proces łączenia i odłączania przewodów cieczy, redukując przestoje i zwiększając wydajność operacyjną.
Ogólnie rzecz biorąc, 20511-metryczny żeński pierścień uszczelniający o stożku 24° H.T. złączka oferuje niezawodne i wydajne rozwiązanie dla metrycznych systemów płynów, które wymagają bezpiecznego i szczelnego połączenia w środowiskach o wysokim ciśnieniu i wysokiej temperaturze. Precyzja wykonania, wysokiej jakości materiały i możliwości uszczelniania sprawiają, że jest to cenny dodatek do każdego przemysłowego układu płynów.
