Nr części: 20518D
Opis: 20518D-METRYCZNY ŻEŃSKI PIERŚCIEŃ O-RING 24° STOŻKOWY H.T. ODŁĄCZANA ŁĄCZNIK WĘŻA
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Godzina odporności na korozję: 120 godzin lub dłużej
Stopień: prosty

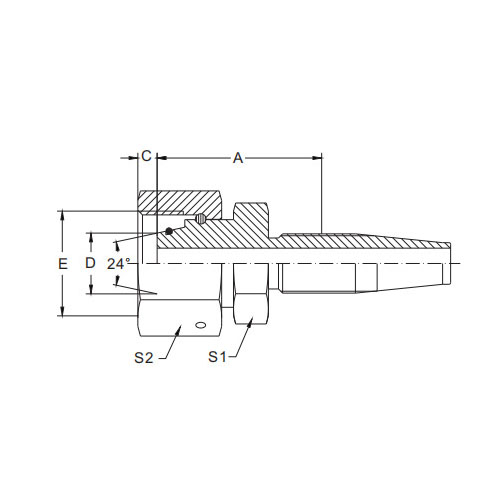

| CZĘŚĆ NR. | GWINT | OTWÓR WĘŻA | RURA.D. | WYMIARY | ||||
| DN | KROPLA | A | C | S1 | S2 | |||
| 20518D-16-04 | M14x1,5 | 5 | 4 | 8 | 31.5 | 2.4 | 14 | 19 |
| 20518D-16-05 | M16x1,5 | 6.3 | 5 | 8 | 33.4 | 2.4 | 14 | 19 |
| 20518D-18-04 | M18x1,5 | 5 | 4 | 10 | 32 | 2.4 | 17 | 22 |
| 20518D-18-06 | M18x1,5 | 8 | 6 | 10 | 33 | 2.4 | 17 | 22 |
| 20518D-20-06 | M20x1,5 | 8 | 6 | 12 | 33.5 | 2.4 | 17 | 24 |
| 20518D-22-06 | M22x1,5 | 8 | 6 | 14 | 33 | 2.4 | 19 | 27 |
| 20518D-24-08 | M24x1,5 | 11 | 8 | 16 | 36.5 | 2.4 | 22 | 30 |
| 20518D-30-10 | M30x2 | 12.5 | 10 | 20 | 45 | 3.1 | 27 | 36 |
| 20518D-30-12 | M30x2 | 16 | 12 | 20 | 45.5 | 3.1 | 27 | 36 |
| 20518D-36-12 | M36x2 | 16 | 12 | 25 | 46.5 | 4.5 | 36 | 41 |
| 20518D-36-16 | M36x2 | 22 | 16 | 25 | 43 | 4.5 | 36 | 41 |
| 20518D-42-16 | M42x2 | 22 | 16 | 30 | 46 | 6 | 41 | 50 |
| 20518D-42-20 | M42x2 | 29 | 20 | 30 | 46 | 6 | 41 | 50 |
| 20518D-52-20 | M52x2 | 29 | 20 | 38 | 48 | 6.5 | 50 | 60 |
| 20518D-52-24 | M52x2 | 35 | 24 | 38 | 48 | 6.5 | 50 | 60 |

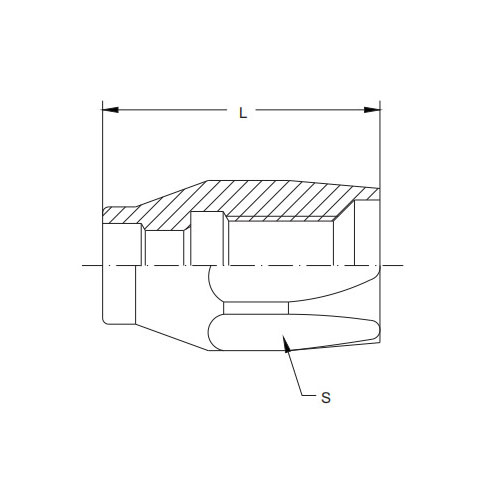

| CZĘŚĆ NR. | WĄŻ | WYMIARY | ||
| DN | KROPLA | L | S | |
| 00518-04 | 5 | 4 | 28 | 17 |
| 00518-05 | 6.3 | 5 | 30.5 | 19 |
| 00518-06 | 8 | 6 | 33 | 22 |
| 00518-08 | 11 | 8 | 42 | 24 |
| 00518-10 | 12.5 | 10 | 45.5 | 30 |
| 00518-12 | 16 | 12 | 53.5 | 32 |
| 00518-16 | 22 | 16 | 42 | 36 |
| 00518-20 | 29 | 20 | 44.5 | 46 |
| 00518-24 | 35 | 24 | 47 | 50 |
| 00518-32 | 46 | 32 | 57 | 65 |
Pierścień O-ring ze stożkiem 24° 20518D, metryczny, żeński, H.T. Odłączana złączka do węża to wysoce wyspecjalizowana i niezawodna złączka przeznaczona do węży o rozmiarach metrycznych. Jego unikalne cechy sprawiają, że jest to wyjątkowy wybór do szerokiego zakresu zastosowań przemysłowych, gdzie kluczowe znaczenie mają bezpieczne i odłączalne połączenia węży.
Port żeński tej złączki posiada gniazdo stożkowe 24°, które bezpiecznie łączy się z kompatybilną złączką męską, tworząc szczelne uszczelnienie. Dodanie pierścienia typu O-ring dodatkowo zwiększa możliwości uszczelniania tej złączki, zapewniając solidne i niezawodne połączenie nawet w warunkach wysokiego ciśnienia lub ekstremalnych warunkach.
Odłączana konstrukcja 20518D-metrycznego żeńskiego pierścienia O-ring ze stożkiem 24° H.T. Złącze wężowe umożliwia łatwe i szybkie rozłączanie i ponowne podłączanie węży. Ta funkcja jest szczególnie przydatna w zastosowaniach, w których węże wymagają częstego demontażu lub wymiany, np. podczas konserwacji lub naprawy.
Wykonane z wysokiej jakości materiałów, złącze to jest odporne na korozję i zaprojektowane z myślą o trwałości i długotrwałej wydajności. Może wytrzymać trudne warunki przemysłowe i zachować swoją integralność i funkcjonalność w miarę upływu czasu.
Pierścień O-ring ze stożkiem 24° 20518D, metryczny, żeński, H.T. Odłączana złączka do węża to doskonały wybór do przemysłowych systemów płynów, które wymagają bezpiecznych, odłączanych i szczelnych połączeń węży. Jego wszechstronność, możliwości uszczelniania i trwałość sprawiają, że jest to zaufany komponent zapewniający integralność i wydajność układu płynów. Niezależnie od tego, czy pracujesz w przemyśle naftowym i gazowym, w branży maszyn ciężkich, czy w jakimkolwiek innym sektorze przemysłowym, ta złączka oferuje niezawodne rozwiązanie spełniające Twoje potrzeby w zakresie połączeń wężowych.
