Nr części: 20591
Opis:20591-90° METRYCZNY ŻEŃSKI 24° STOŻEK O-RING H.T.
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Godzina odporności na korozję: 120 godzin lub dłużej
Stopień: 90°

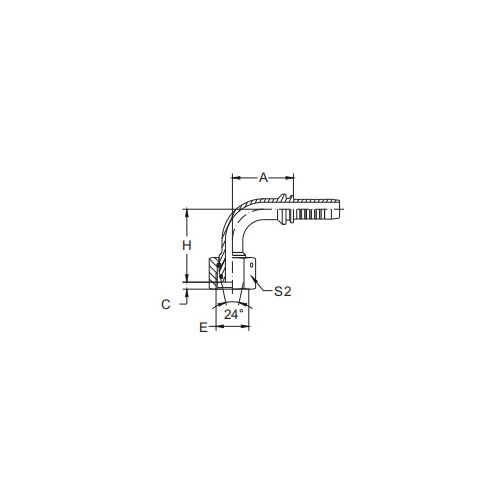

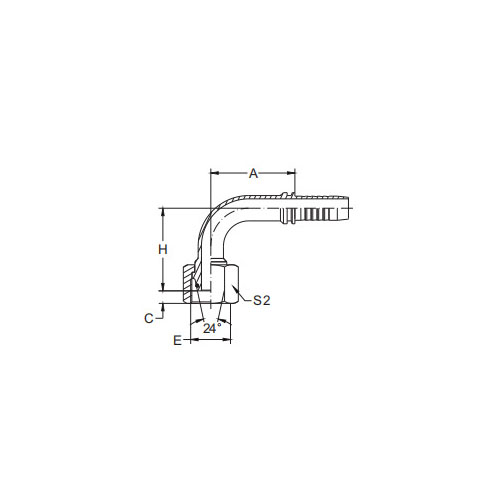

| NR CZĘŚCI | WĄtek E | OTWÓR WĘŻA | RURA OD | O PIERŚCIEŃ | WYMIARY | ||||
| DN | KROPLA | A | C | H | S2 | ||||
| 20591-14-04T | M16x1,5 | 6 | 4 | 6 | O04,5x1,5 | 30 | 2.5 | 32 | 17 |
| 20591-16-04T | M16x1,5 | 6 | 4 | 8 | O06,5x1,5 | 30 | 2.5 | 32 | 19 |
| 20591-16-05T | M16x1,5 | 8 | 5 | 8 | O06,5x1,5 | 30 | 2.5 | 32.5 | 19 |
| 20591-18-05T | M18x1,5 | 8 | 5 | 10 | O08,0x1,5 | 33 | 2.5 | 33.5 | 22 |
| 20591-18-06T | M18x1,5 | 10 | 6 | 10 | O08,0x1,5 | 37 | 2.5 | 35 | 22 |
| 20591-20-06T | M20x1,5 | 10 | 6 | 12 | O10,0x1,5 | 34.5 | 2.5 | 37 | 24 |
| 20591-20-08 | M20x1,5 | 12 | 8 | 12 | O10,0x1,5 | 41 | 2.5 | 42.5 | 24 |
| 20591-22-06T | M22x1,5 | 10 | 6 | 14 | O11,0x2,0 | 36.5 | 2.5 | 37 | 27 |
| 20591-22-08T | M22x1,5 | 12 | 8 | 14 | O11,0x2,0 | 42 | 2.5 | 42.5 | 27 |
| 20591-24-08T | M24x1,5 | 12 | 8 | 16 | O13,0x2,0 | 41 | 4 | 45.5 | 30 |
| 20591-24-10 | M24x1,5 | 16 | 10 | 16 | O13,0x2,0 | 45 | 2.5 | 45.5 | 30 |
| 20591-30-10T | M30x2 | 16 | 10 | 20 | O16,3x2,4 | 49 | 3.5 | 49.5 | 36 |
| 20591-30-12T | M30x2 | 20 | 12 | 20 | O16,3x2,4 | 55.8 | 3.5 | 54.5 | 36 |
| 20591-36-12T | M36x2 | 20 | 12 | 25 | O20,3x2,4 | 56 | 4.5 | 59 | 46 |
| 20591-36-14T | M36x2 | 22 | 14 | 25 | O20,3x2,4 | 58 | 4.5 | 59 | 46 |
| 20591-36-16T | M36x2 | 25 | 16 | 25 | O20,3x2,4 | 71 | 4.5 | 68.5 | 46 |
| 20591-42-16T | M42x2 | 25 | 16 | 30 | O25,3x2,4 | 71 | 6 | 70 | 50 |
| 20591-52-20T | M52x2 | 32 | 20 | 38 | O33,3x2,4 | 83 | 6.5 | 87 | 60 |
| 20591-52-24T | M52x2 | 40 | 24 | 38 | O33,3x2,4 | 109.4 | 6.5 | 100 | 60 |
20591-90°, metryczny, żeński, 24°, stożek O-ring HT. Wprowadzenie
Pierścień O-ring 20591-90°, metryczny, żeński, stożkowy 24°, H.T. Złącze stanowi najnowocześniejszy postęp w technologii metrycznych połączeń płynów. Ta żeńska złączka została zaprojektowana z unikalnym kątem 90° i precyzyjnie wykonanym stożkowym gniazdem 24°, które razem zapewniają bezpieczne i szczelne połączenie.
Gniazdo stożkowe 24° zostało specjalnie zaprojektowane tak, aby idealnie pasowało do jego męskiego odpowiednika, zapewniając solidne uszczelnienie zdolne wytrzymać wysokie ciśnienia i temperatury. Ta funkcja jest niezbędna w zastosowaniach przemysłowych, gdzie integralność płynu ma kluczowe znaczenie.
Co więcej, zintegrowanie pierścienia uszczelniającego z konstrukcją zapewnia dodatkową warstwę bezpieczeństwa. O-ring tworzy barierę uszczelniającą pomiędzy gniazdem stożka a powierzchnią współpracującą, skutecznie zapobiegając wyciekom i zapewniając płynny transfer płynu.
„H.T.” w nazwie produktu oznacza „wysokotemperaturową”, co wskazuje, że ta armatura nadaje się do stosowania w środowiskach, w których występują ekstremalne temperatury. Materiały użyte do jego budowy zostały wybrane ze względu na ich doskonałą stabilność termiczną, zapewniając niezawodne działanie nawet w wymagających warunkach.
Pierścień O-ring 20591-90°, metryczny, żeński, stożkowy 24°, H.T. Okucie wyróżnia się także łatwością montażu i demontażu. Jego konstrukcja pozwala na szybkie i wydajne połączenia, minimalizując przestoje i zwiększając efektywność operacyjną.
Podsumowując, 20591-90° metryczny żeński pierścień uszczelniający o stożku 24° H.T. złączka oferuje solidne i niezawodne rozwiązanie dla metrycznych połączeń płynów w środowiskach o wysokim ciśnieniu i wysokiej temperaturze. Precyzja wykonania, stabilność termiczna i możliwości uszczelniania sprawiają, że jest to doskonały wybór do zastosowań przemysłowych, gdzie bezpieczeństwo i wydajność są najważniejsze.
