Nr części: 20711
Opis: 20711-METRYCZNE SIEDZISKO ŻEŃSKIE 74° STOŻKOWE
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Godzina odporności na korozję: 120 godzin lub dłużej
Stopień: prosty

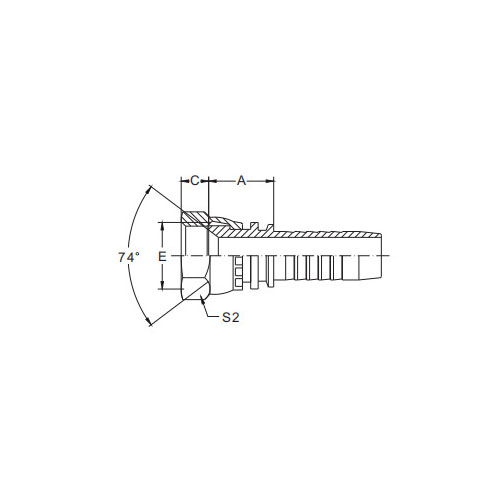

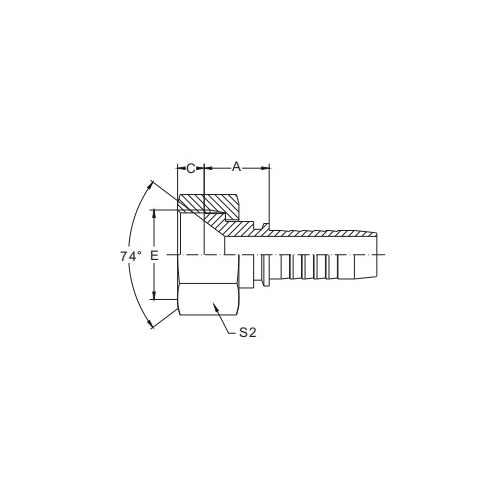

| CZĘŚĆ NR. | GWINT | WĄŻ | WYMIARY | |||
| DN | KROPLA | A | C | S2 | ||
| 20711-12-03 | M12x1,5 | 5 | 3 | 14 | 9.5 | 17 |
| 20711-12-04 | M12x1,5 | 6 | 4 | 14.5 | 9.5 | 17 |
| 20711-14-04 | M14x1,5 | 6 | 4 | 17 | 9.5 | 19 |
| 20711-14-05 | M14x1,5 | 8 | 5 | 17 | 9.5 | 19 |
| 20711-14-06 | M14x1,5 | 10 | 6 | 17 | 9.5 | 19 |
| 20711-16-04 | M16x1,5 | 6 | 4 | 17.5 | 10.5 | 22 |
| 20711-16-05 | M16x1,5 | 8 | 5 | 17.5 | 10.5 | 22 |
| 20711-16-06 | M16x1,5 | 10 | 6 | 17.5 | 10.5 | 22 |
| 20711-18-05T | M18x1,5 | 8 | 5 | 16 | 10.5 | 22 |
| 20711-18-06 | M18x1,5 | 10 | 6 | 17.5 | 10.5 | 24 |
| 20711-20-06T | M20x1,5 | 10 | 6 | 16 | 10 | 24 |
| 20711-20-08 | M20x1,5 | 12 | 8 | 18.5 | 10 | 27 |
| 20711-22-06T | M22x1,5 | 10 | 6 | 16 | 10.5 | 27 |
| 20711-22-08 | M22x1,5 | 12 | 8 | 18.5 | 10.5 | 27 |
| 20711-22-10 | M22x1,5 | 16 | 10 | 19 | 10.5 | 27 |
| 20711-24-08T | M24x1,5 | 12 | 8 | 17.5 | 11 | 30 |
| 20711-27-08T | M27x1,5 | 12 | 8 | 18.5 | 11 | 32 |
| 20711-27-10T | M27x1,5 | 16 | 10 | 19.5 | 11 | 32 |
| 20711-27-12 | M27x1,5 | 20 | 12 | 21.5 | 11 | 32 |
| 20711-30-10T | M30x1,5 | 16 | 10 | 18 | 11 | 36 |
| 20711-30-12 | M30x1,5 | 20 | 12 | 21.5 | 11 | 36 |
| 20711-33-10T | M33x2 | 16 | 10 | 19.5 | 14 | 41 |
| 20711-33-12T | M33x2 | 20 | 12 | 20 | 14 | 41 |
| 20711-33-14 | M33x2 | 22 | 14 | 21.5 | 14 | 41 |
| 20711-36-12T | M36x2 | 20 | 12 | 20 | 14.5 | 41 |
| 20711-36-14T | M36x2 | 22 | 14 | 20 | 14.5 | 41 |
| 20711-36-16 | M36x2 | 25 | 16 | 22.5 | 14.5 | 41 |
| 20711-39-16T | M39x2 | 25 | 16 | 23.5 | 15 | 46 |
| 20711-42-16T | M42x2 | 25 | 16 | 23.5 | 15.5 | 50 |
| 20711-42-20W | M42x2 | 32 | 20 | 24.5 | 15.5 | 50 |
| 20711-45-20T | M45x2 | 32 | 20 | 25 | 16 | 55 |
| 20711-52-24T | M52x2 | 40 | 24 | 25 | 17 | 60 |
20711 – Wprowadzenie do gniazda metrycznego, żeńskiego, stożkowego 74°
Gniazdo stożkowe 20711-metryczne żeńskie 74° to precyzyjnie zaprojektowana złączka zaprojektowana w celu zapewnienia bezpiecznego i niezawodnego połączenia w metrycznych systemach rurowych. Złącze to posiada gniazdo stożkowe 74°, które zapewnia doskonałe właściwości uszczelniające i zapewnia szczelne dopasowanie.
Konstrukcja gniazda stożkowego 20711-metrycznego żeńskiego gniazda stożkowego 74° umożliwia bezpieczne połączenie z kompatybilnymi komponentami z męskim gwintem stożkowym. Kąt gniazda stożka wynoszący 74° zapewnia dokładne i bezpieczne dopasowanie, minimalizując ryzyko wycieków lub poślizgu.
Wykonane z wysokiej jakości materiałów, złącze to charakteryzuje się doskonałą odpornością na korozję i trwałością, dzięki czemu nadaje się do stosowania w różnych zastosowaniach przemysłowych i środowiskach. Niezależnie od tego, czy chodzi o wysokociśnieniowe systemy cieczy, zakłady przetwórstwa chemicznego, czy o jakąkolwiek inną instalację rurową metryczną, gniazdo stożkowe 20711-metryczne żeńskie 74° może zapewnić niezawodne działanie.
Precyzyjne gwintowanie i konstrukcja gniazda stożkowego współpracują ze sobą, tworząc solidne i trwałe uszczelnienie. Dzięki temu złączka może zachować swoje właściwości uszczelniające przez długi czas, nawet w trudnych warunkach.
Podsumowując, 20711-metryczne gniazdo stożkowe 74° z żeńskim gwintem jest idealnym wyborem dla osób poszukujących bezpiecznego i niezawodnego metrycznego połączenia z gwintem wewnętrznym. Doskonałe właściwości uszczelniające, wysokiej jakości materiały i precyzyjna konstrukcja sprawiają, że jest to solidne rozwiązanie spełniające potrzeby w zakresie rurociągów metrycznych.
