Nr części: 2C9/2D9/-RN
Opis: ADAPTER RURY REDUKCYJNEJ DIN 90° Z NAKRĘTKĄ OBROTOWĄ
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Odporność na korozję Godzina: 120 godzin lub dłużej
Stopień: kolano 90°
| NR CZĘŚCI | NITKA |
RURA OD |
WYMIARY | MPa | |||||||

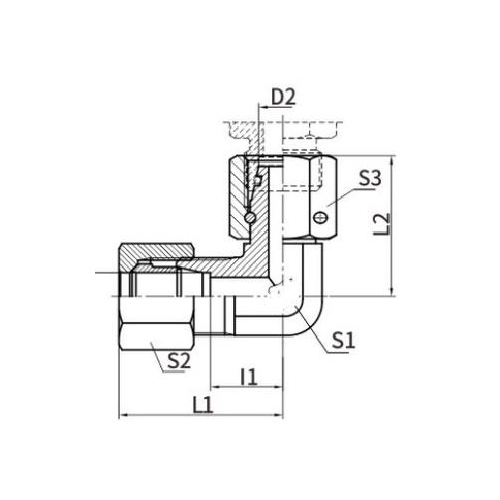

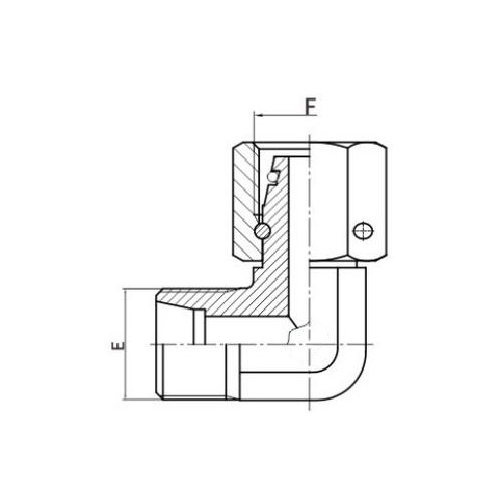

| E | F | D1 | D2 | I1 | L1 | L2 | S1 | S2 | S3 | ||
| 2C9-12 | M12X1,5 | M12X1,5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
25 L |
| 2C9-14 | M14X1,5 | M14X1,5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 | |
| 2C9-16 | M16X1,5 | M16X1,5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 | |
| 2C9-18 | M18X1,5 | M18X1,5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 | |
| 2C9-22 | M22X1,5 | M22X1,5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 | |
| 2C9-26 | M26X1,5 | M26X1,5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 | |
| 2C9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
16 L |
| 2C9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 | |
| 2C9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 | |
| 2C9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 | |
| 2D9-14 | M14X1,5 | M14X1,5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
63 S |
| 2D9-16 | M16X1,5 | M16X1,5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 | |
| 2D9-18 | M18X1,5 | M18X1,5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 | |
| 2D9-20 | M20X1,5 | M20X1,5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 | |
| 2D9-22 | M22X1,5 | M22X1,5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 | |
| 2D9-24 | M24X1,5 | M24X1,5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
40 S |
| 2D9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 | |
| 2D9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 | |
| 2D9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 | |
| 2D9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
31.5 S |
Adapter kolanka redukcyjnego DIN 90° z wprowadzeniem nakrętki obrotowej
Adapter kolanka redukcyjnego DIN 90° z nakrętką obrotową to wyspecjalizowana złączka hydrauliczna przeznaczona do wykonywania skrętów o 90 stopni w układach zasilania cieczą. Ten adapter jest zgodny ze standardami DIN (Deutsches Institut für Normung), gwarantując jego kompatybilność i wydajność w wielu zastosowaniach przemysłowych.
Adapter ten wyposażony w nakrętkę obrotową zapewnia wyjątkową łatwość montażu i regulacji, szczególnie w ograniczonych lub trudno dostępnych przestrzeniach. Funkcja obrotowa nakrętki ułatwia płynne i precyzyjne ustawienie podczas procesu łączenia.
Wykonany z wytrzymałych materiałów adapter kolanka redukcyjnego 90° charakteryzuje się wyjątkową trwałością i odpornością na korozję, dzięki czemu nadaje się do stosowania w wysokociśnieniowych układach cieczy. Adapter zapewnia bezpieczne i szczelne połączenie, niezbędne do niezawodnej pracy układów hydraulicznych.
Ten adapter znajduje zastosowanie w różnych układach hydraulicznych, obejmujących branże takie jak motoryzacja, budownictwo i maszyny ciężkie. Niezależnie od tego, czy chodzi o podłączenie złożonej hydrauliki przemysłowej, czy o prostsze zadania hydrauliczne, kolanko redukcyjne DIN 90° z nakrętką obrotową zapewnia wydajne i niezawodne rozwiązanie w przypadku połączeń zasilania cieczą, które wymagają obrotu o 90 stopni.
