Nr części: XC/XD/-RN
Opis: ZŁĄCZKI KRZYŻOWE DIN
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Godzina odporności na korozję: 120 godzin lub dłużej
Stopień: ZŁĄCZKI KRZYŻOWE DIN
| NR CZĘŚCI |
NITKA |
RURA OD | WYMIARY | MPa | |||

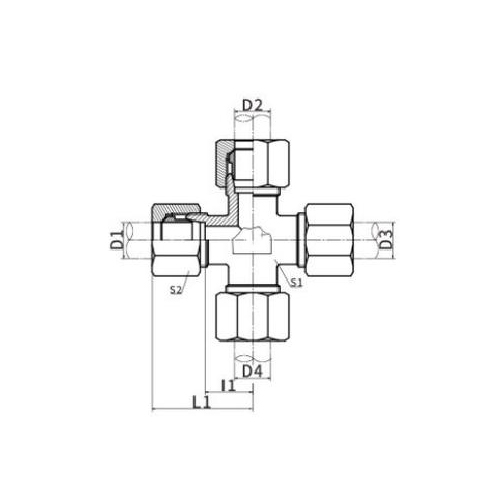

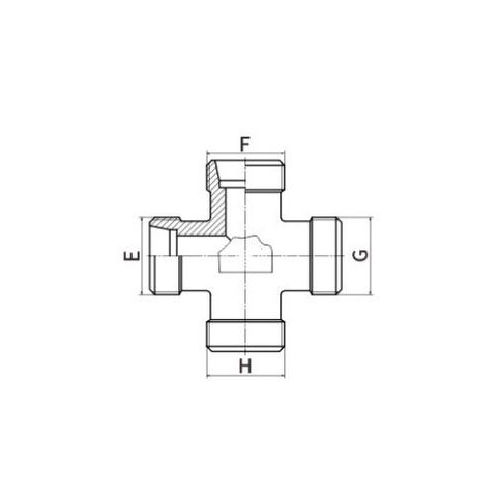

| E F G H | D1, D2, D3, D4 | I1 | L1 | S1 | S2 | ||
| XC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| XC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| XC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| XC-12 | M12X1,5 | 6 | 2 | 27 | 12 | 14 |
31.5 L |
| XC-14 | M14X1,5 | 8 | 14 | 29 | 12 | 17 | |
| XC-16 | M16X1,5 | 10 | 15 | 30 | 14 | 19 | |
| XC-18 | M18X1,5 | 12 | 17 | 32 | 17 | 22 | |
| XC-22 | M22X1,5 | 15 | 21 | 36 | 19 | 27 | |
| XC-26 | M26X1,5 | 18 | 23.5 | 40 | 24 | 32 | |
| XC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| XC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| XC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| XC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| XD-14 | M14X1,5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| XD-16 | M16X1,5 | 8 | 17 | 32 | 14 | 19 | |
| XD-18 | M18X1,5 | 10 | 17.5 | 34 | 17 | 22 | |
| XD-20 | M20X1,5 | 12 | 21.5 | 38 | 17 | 24 | |
| XD-22 | M22X1,5 | 14 | 22 | 40 | 19 | 27 | |
| XD-24 | M24X1,5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| XD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| XD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| XD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| XD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
Wprowadzenie do złączek krzyżowych DIN
Złączki krzyżowe DIN to kluczowe elementy systemów rurowych, przeznaczone do łączenia czterech różnych rurociągów lub rur w jednym punkcie. Złączki te odpowiadają normom DIN (Deutsches Institut für Normung), zapewniając wysoki poziom jakości, kompatybilności i niezawodności w zastosowaniach przemysłowych.
Złączki krzyżowe są zwykle stosowane w sytuacjach, gdy wiele linii musi być ze sobą połączonych, umożliwiając przepływ płynu w wielu kierunkach. Dzięki temu idealnie nadają się do złożonych systemów rurociągów, w których wymagana jest dystrybucja lub mieszanie płynów.
Wykonane z trwałych materiałów, złącza krzyżowe DIN są tak skonstruowane, aby wytrzymać wysokie ciśnienia i temperatury, zapewniając długotrwałą wydajność nawet w wymagających środowiskach przemysłowych. Ich konstrukcja pozwala na płynny przepływ płynu przy minimalnym oporze, zmniejszając straty energii i poprawiając ogólną wydajność systemu.
Złączki te znajdują zastosowanie w wielu gałęziach przemysłu, w tym w przetwórstwie chemicznym, przemyśle naftowym, energetyce i nie tylko. Niezależnie od tego, czy chodzi o dystrybucję wody, ropy, gazu czy innych płynów, złącza krzyżowe DIN zapewniają solidne i wydajne rozwiązanie dla przecinających się sieci rurociągów.
