Nr części: AC
Opis: DIN METRYCZNY MĘSKI 24°L.T. TRÓJNIK
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Odporność na korozję Godzina: 120 godzin lub dłużej
Stopień: TEE

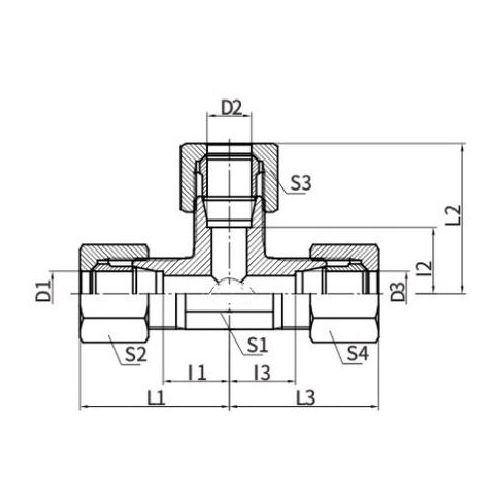

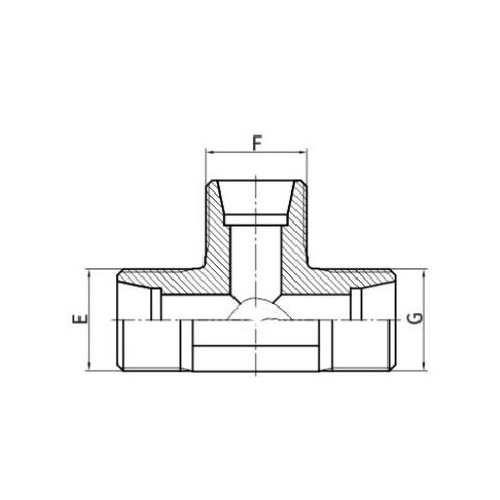

| NR CZĘŚCI | NITKA | RURA OD | WYMIARY | MPa | |||
| E, F, G | D1, D2, D3 | L1, L2, L3 | L1, L2, L3 | S1 | S2, S3, S4 | ||
| AC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| AC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| AC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| AC-12 | M12X1,5 | 6 | 12 | 27 | 12 | 14 |
25 L |
| AC-14 | M14X1,5 | 8 | 14 | 29 | 12 | 17 | |
| AC-16 | M16X1,5 | 10 | 15 | 30 | 14 | 19 | |
| AC-18 | M18X1,5 | 12 | 17 | 32 | 17 | 22 | |
| AC-22 | M22X1,5 | 15 | 21 | 36 | 19 | 27 | |
| AC-26 | M26X1,5 | 18 | 23.5 | 40 | 24 | 32 | |
| AC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| AC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| AC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| AC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| AD-14 | M14X1,5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| AD-16 | M16X1,5 | 8 | 17 | 32 | 14 | 19 | |
| AD-18 | M18X1,5 | 10 | 17.5 | 34 | 17 | 22 | |
| AD-20 | M20X1,5 | 12 | 21.5 | 38 | 17 | 24 | |
| AD-22 | M22X1,5 | 14 | 22 | 40 | 19 | 27 | |
| AD-24 | M24X1,5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| AD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| AD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| AD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| AD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
DIN metryczny męski 24° L.T. Wprowadzenie do koszulki
DIN metryczny męski 24° L.T. Trójnik jest specjalistyczną złączką hydrauliczną zgodną z normami DIN (Deutsches Institut für Normung). To trójnik jest wyposażony w złącze z gwintem zewnętrznym i gniazdo 24-stopniowe, przeznaczone do stosowania w wysokociśnieniowych układach cieczy.
L.T. Oznaczenie (gwint lekki) odnosi się do określonego standardu gwintowania, który jest powszechnie stosowany w zastosowaniach hydraulicznych. Gniazdo 24° zapewnia ścisłe i bezpieczne dopasowanie, zapobiegając wyciekom i utrzymując integralność systemu.
Trójnik umożliwia rozdział przepływu płynu w trzech kierunkach, co czyni go niezbędnym elementem skomplikowanych układów hydraulicznych. Zwykle jest wykonany z trwałych materiałów, które wytrzymują wysokie ciśnienie i są odporne na korozję, co zapewnia długą żywotność.
DIN metryczny męski 24° L.T. Trójnik znajduje zastosowanie w różnych gałęziach przemysłu, w których stosowane są układy hydrauliczne, takich jak budownictwo, górnictwo i produkcja. Jego wszechstronność i niezawodność sprawiają, że jest to kluczowa część każdego układu zasilania cieczą, który wymaga dystrybucji płynu w wielu kierunkach.
