Nr części: 1CN
Opis: 1CN METRYCZNY MĘSKI 24° L.T. /NPT MĘSKA 60°
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Godzina odporności na korozję: 120 godzin lub dłużej
Stopień: prosty

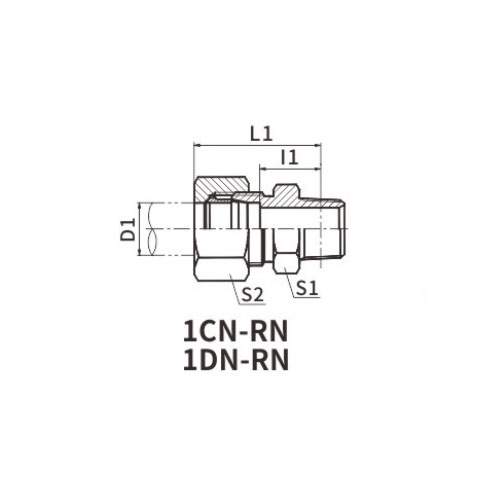

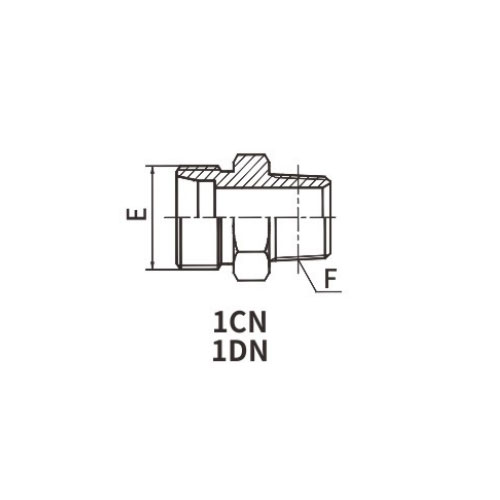

| NR CZĘŚCI | NITKA | RURA OD | WYMIARY | ||||
| E | F | 11 | L1 | S1 | S2 | ||
| 1CN-08-O2LL | M8X1 | Z1/8"X27 | 4 | 11.9 | 23.9 | 12 | 10 |
| 1CN-10-02LL | M10X1 | Z1/8"X27 | 6 | 12.4 | 23.9 | 12 | 12 |
| 1CN-12-02LL | M12X1 | Z1/8"X27 | 8 | 14.4 | 25.9 | 12 | 14 |
| 1CN-12-02 | M12X1,5 | Z1/8"X27 | 6 | 13.4 | 28.4 | 12 | 14 |
| 1CN-12-04 | M12X1,5 | Z1/4"X18 | 6 | 17.2 | 32.2 | 17 | 14 |
| 1CN-14-04 | M14X1,5 | Z1/4"X18 | 8 | 17.2 | 32.2 | 14 | 17 |
| 1CN-16-06 | M16X1,5 | Z3/8"X18 | 10 | 19.9 | 53 | 19 | 19 |
| 1CN-18-04 | M18X1,5 | Z1/4"X18 | 12 | 19.2 | 34.2 | 19 | 22 |
| 1CN-18-06 | M18X1,5 | Z3/8"X18 | 12 | 19.9 | 34.9 | 19 | 22 |
| 1CN-18-08 | M18X1,5 | Z1/2"X14 | 12 | 21.4 | 36.4 | 22 | 22 |
| 1CN-22-08 | M22X1,5 | Z1/2"X14 | 15 | 22.4 | 37.4 | 24 | 27 |
| 1CN-22-20 | M22X1,5 | Z1,1/4"X11,5 | 15 | 29.8 | 37.4 | 46 | 27 |
| 1CN-26-08 | M26X1,5 | z1/2"X14 | 18 | 22.9 | 39.4 | 27 | 32 |
| 1CN-26-12 | M26X1,5 | Z3/4"X14 | 18 | 22.4 | 38.9 | 30 | 32 |
| 1CN-30-08 | M30X2 | Z1/2"X14 | 22 | 24.4 | 40.5 | 32 | 36 |
| 1CN-30-12 | M30X2 | Z3/4"X14 | 22 | 24.4 | 40.9 | 32 | 36 |
| 1CN-36-16 | M36X2 | Z1"X11,5 | 28 | 29.8 | 46.3 | 41 | 41 |
| 1CN-36-20 | M36X2 | Z1,1/4"X11,5 | 28 | 31.3 | 46.3 | 46 | 41 |
| 1CN-45-20 | M45X2 | Z1,1/4"X11,5 | 35 | 30.3 | 51.8 | 46 | 50 |
| 1CN-52-20 | M52X2 | Z1,1/4"X11,5 | 42 | 31.8 | 55.8 | 55 | 60 |
| 1CN-52-24 | M52X2 | Z1,1/2"X11,5 | 42 | 32.8 | 55.8 | 55 | 60 |
| 1DN-14-04 | M14X1,5 | Z1/4"X18 | 6 | 22.2 | 37.2 | 17 | 17 |
| 1DN-16-04 | M16X1,5 | Z1/4"X18 | 8 | 22.2 | 37.2 | 17 | 19 |
| 1DN-18-04 | M18X1,5 | Z1/4"X18 | 10 | 21.7 | 38.2 | 19 | 22 |
| 1DN-18-06 | M18X1,5 | 73/8"X18 | 10 | 22.4 | 38.9 | 19 | 22 |
| 1DN-20-04 | M20X1,5 | Z1/4"X18 | 12 | 23.7 | 40.2 | 22 | 24 |
| 1DN-20-06 | M20X1,5 | Z3/8"X18 | 12 | 24.4 | 40.9 | 22 | 24 |
| 1DN-20-08 | M20X1,5 | Z1/2"X14 | 12 | 25.9 | 42.4 | 22 | 24 |
| 1DN-22-08 | M22X1,5 | Z1/2"X14 | 14 | 27.4 | 45.4 | 24 | 27 |
| 1DN-24-08 | M24X1,5 | Z1/2"X14 | 16 | 26.9 | 45.4 | 27 | 30 |
| 1DN-30-12 | M30X2 | Z3/4"X14 | 20 | 28.4 | 49.9 | 32 | 36 |
| 1DN-36-12 | M36X2 | Z3/4"X14 | 25 | 30.9 | 34 | 41 | 46 |
| 1DN-36-16 | M36X2 | Z1"X11,5 | 25 | 35.3 | 59.3 | 41 | 46 |
| 1DN-42-16 | M42X2 | Z1"X11,5 | 25 | 35.8 | 59.3 | 46 | 46 |
| 1DN-42-20 | M42X2 | Z1,1/4"X11,5 | 30 | 36.3 | 62.8 | 46 | 50 |
| 1DN-52-24 | M52X2 | Z1,1/2"X11,5 | 38 | 39.8 | 70.8 | 55 | 60 |
1CN, metryczny męski 24° LT / NPT męski 60° angielski Wprowadzenie
Metryczny męski 1CN 24° L.T. / NPT Male 60° to unikalny i wielofunkcyjny element uszczelniający zaprojektowany w celu wypełnienia luki pomiędzy systemami metrycznymi i krajowymi z gwintami rurowymi (NPT). To innowacyjne uszczelnienie zapewnia bezpieczne i niezawodne połączenie, zapewniając szczelność w przypadku różnych standardów gwintów.
24° LT (Gwint lewy) metryczny męski koniec tej uszczelki jest precyzyjnie obrobiony maszynowo, aby pasował do metrycznych systemów rurowych, zapewniając solidne i bezpieczne połączenie. Zwężana konstrukcja zapewnia ścisłe dopasowanie i maksymalną skuteczność uszczelniania.
Z drugiej strony męski koniec NPT 60° jest kompatybilny ze standardowymi gwintami rurowymi NPT, co pozwala na bezproblemową integrację z systemami opartymi na NPT. Uszczelka gniazda stożkowego 60° zapewnia doskonałe właściwości uszczelniające, wytrzymuje wysokie ciśnienia i zapewnia długotrwałe, szczelne połączenie.
Wykonany z wysokiej jakości materiałów, metryczny męski 1CN 24° L.T. / NPT Male 60° jest odporny na korozję i zużycie, zapewniając niezawodne działanie nawet w trudnych warunkach przemysłowych. Konstrukcja z podwójnym gwintem pozwala na łatwą adaptację i elastyczność w różnych konfiguracjach rurociągów.
Niezależnie od tego, czy łączysz systemy metryczne i NPT w hydraulice, pneumatyce czy innych zastosowaniach opartych na płynach, metryczny męski 24° L.T. / NPT Male 60° oferuje solidne i niezawodne rozwiązanie uszczelniające. Precyzja wykonania i wysokiej jakości materiały zapewniają optymalną wydajność i szczelność pracy.
Podsumowując, metryczny męski 1CN 24° L.T. / NPT Male 60° to wszechstronny i niezawodny element uszczelniający, który wypełnia lukę pomiędzy systemami metrycznymi i NPT. Unikalna konstrukcja z podwójnym gwintem i wysokiej jakości konstrukcja sprawiają, że jest to zaufany wybór do przemysłowych systemów płynów, zapewniający bezpieczne i niezawodne połączenia.
