Nr części: 1QN
Opis: 1QN METRYCZNY MĘSKI STOŻEK 74°/NPT MĘSKI
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Godzina odporności na korozję: 120 godzin lub dłużej
Stopień: prosty

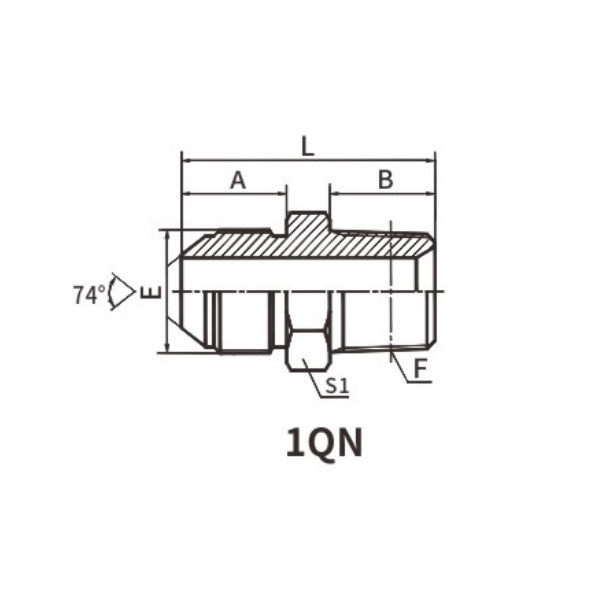

| NR CZĘŚCI | NITKA | RURA.D. | WYMIARY | |||||
| E | F | D | A | B | L | S1 | S2 | |
| 1QN-12-02 | M12X1,5 | Z1/8"X27 | 6 | 15.7 | 10.5 | 32 | 14 | 14 |
| 1QN-12-04 | M12X1,5 | Z1/4"X18 | 6 | 15.7 | 15 | 36.5 | 14 | 14 |
| 1QN-14-02 | M14X1,5 | Z1/8"X27 | 8 | 17 | 10.5 | 33 | 17 | 17 |
| 10N-14-04 | M14X1,5 | Z1/4"X18 | 8 | 17 | 15 | 38 | 17 | 17 |
| 1QN-16-04 | M16X1,5 | Z1/4"X18 | 10 | 18 | 15 | 39 | 17 | 19 |
| 1QN-18-04 | M18X1,5 | Z1/4"X18 | 12 | 18 | 15 | 39 | 19 | 22 |
| 1QN-18-06 | M18X1,5 | Z3/8"X18 | 12 | 18 | 16 | 40 | 19 | 22 |
| 1QN-18-08 | M18X1,5 | Z1/2"X14 | 12 | 18 | 19.5 | 45.5 | 22 | 22 |
| 1QN-22-06 | M22X1,5 | Z3/8"X18 | 14 | 19.5 | 16 | 43.5 | 24 | 27 |
| 1QN-22-08 | M22X1,5 | Z1/2"X14 | 14 | 19.5 | 19.5 | 47 | 24 | 27 |
| 1QN-27-06 | M27X1,5 | Z3/8"X18 | 18 | 20 | 16.5 | 46 | 30 | 32 |
| 1QN-27-08 | M27X1,5 | Z1/2"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 1QN-27-12 | M27X1,5 | Z3/4"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 10N-27-16 | M27X1,5 | Z1"X11,5 | 18 | 20 | 25.5 | 56.5 | 36 | 32 |
| 1QN-30-12 | M30X1,5 | Z3/4"X14 | 20 | 23 | 19.5 | 53.5 | 32 | 36 |
| 1QN-33-12 | M33X2 | Z3/4"X14 | 22 | 26 | 19.5 | 56.5 | 36 | 38 |
| 1QN-36-16 | M36X2 | Z1"X11,5 | 25 | 26 | 25.5 | 63 | 41 | 41 |
| 1QN-39-16 | M39X2 | Z1"X11,5 | 28 | 26 | 25.5 | 64.5 | 41 | 46 |
| 1QN-45-16 | M45X2 | Z1"X11,5 | 34 | 28.5 | 25.5 | 67 | 46 | 55 |
| 1QN-45-20 | M45X2 | Z1,1/4"X11,5 | 34 | 28.5 | 26.5 | 68 | 46 | 55 |
| 1QN-45-24 | M45X2 | Z1,1/2"X11,5 | 34 | 28.5 | 27.5 | 71 | 50 | 55 |
| 1QN-52-20 | M52X2 | Z1,1/4"X11,5 | 42 | 30 | 26.5 | 71.5 | 55 | 60 |
1QN, metryczny, męski, stożek 74°/NPT, męski, angielski Wprowadzenie
Złącze męskie 1QN metryczne stożkowe 74°/męskie NPT to precyzyjnie zaprojektowany komponent zaprojektowany w celu zapewnienia bezpiecznego i niezawodnego połączenia pomiędzy systemami metrycznymi i systemami z gwintem krajowym (NPT). To wyjątkowe uszczelnienie zapewnia solidną i szczelną pracę, co czyni go idealnym wyborem dla różnych przemysłowych systemów płynów.
Metryczny męski koniec złącza 1QN ma konstrukcję stożkową 74°, która doskonale pasuje do odpowiedniego gwintu męskiego NPT. Ta zwężająca się konfiguracja tworzy mocne i bezpieczne uszczelnienie, zapewniając dokładne i wolne od wycieków połączenie.
Gwint zewnętrzny NPT to standardowy system gwintowania szeroko stosowany w Stanach Zjednoczonych do połączeń rurowych i rurkowych. Jego kompatybilność z metryczną końcówką męską ze stożkiem 74° pozwala na bezproblemową integrację z aplikacjami z systemami mieszanymi, w których używane są zarówno komponenty metryczne, jak i NPT.
Wykonane z wysokiej jakości materiałów złącze męskie 1QN metryczne stożkowe 74°/męskie NPT zostało zaprojektowane tak, aby wytrzymać trudy środowisk o wysokim ciśnieniu i wysokiej temperaturze. Jest odporny na korozję i trwały, co zapewnia długoterminową niezawodność i wydajność.
Precyzyjna konstrukcja tego złącza zapewnia gładkie i bezpieczne dopasowanie, minimalizując ryzyko wycieków i maksymalizując wydajność systemu. Jego wszechstronność pozwala na stosowanie go w szerokim zakresie zastosowań przemysłowych, w tym w hydraulice, pneumatyce i innych układach płynów.
Podsumowując, złącze męskie 1QN metryczne stożkowe 74°/męskie NPT to solidny i niezawodny element uszczelniający przeznaczony do zastosowań w systemach mieszanych. Precyzyjnie zaprojektowana stożkowa konstrukcja, kompatybilność z systemami gwintów metrycznych i NPT oraz wysokiej jakości materiały sprawiają, że jest to niezawodne rozwiązanie do bezpiecznych i szczelnych połączeń w różnych przemysłowych systemach płynów.
