Nr części: 2D9
Opis: 2D 90° METRYCZNY MĘSKI 24° H.T.
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Godzina odporności na korozję: 120 godzin lub dłużej
Stopień: 90°

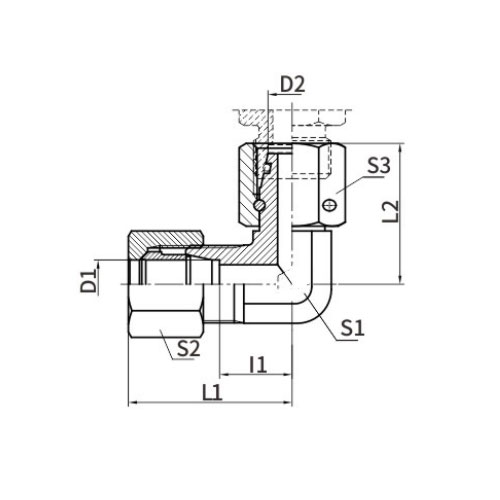

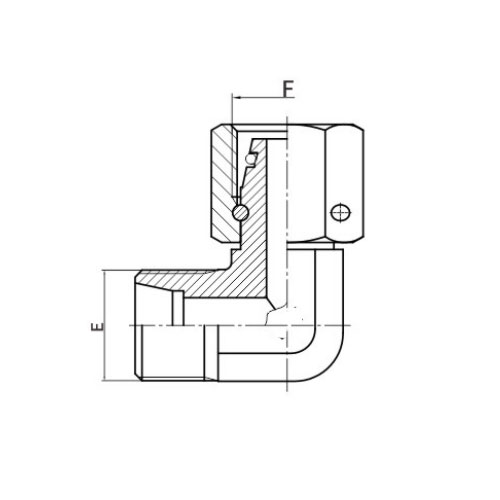

| NR CZĘŚCI | NITKA | RURA OD | WYMIARY | |||||||
| E | F | D1 | D2 | 11 | L1 | L2 | S1 | S2 | S3 | |
| 2C9-12 | M12X1,5 | M12X1,5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
| 2C9-14 | M14X1,5 | M14X1,5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 |
| 2C9-16 | M16X1,5 | M16X1,5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 |
| 2C9-18 | M18X1,5 | M18X1,5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 |
| 2C9-22 | M22X1,5 | M22X1,5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 |
| 2C9-26 | M26X1,5 | M26X1,5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 |
| 2C9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
| 2C9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 |
| 2C9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 |
| 2C9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 |
| 2D9-14 | M14X1,5 | M14X1,5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
| 2D9-16 | M16X1,5 | M16X1,5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 |
| 2D9-18 | M18X1,5 | M18X1,5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 |
| 2D9-20 | M20X1,5 | M20X1,5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 |
| 2D9-22 | M22X1,5 | M22X1,5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 |
| 2D9-24 | M24X1,5 | M24X1,5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
| 2D9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 |
| 2D9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 |
| 2D9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 |
| 2D9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
2D9, metryczny męski 24° H.T. Wprowadzenie w języku angielskim
Metryczny męski 24° H.T. 2D9 (High-Torque) to precyzyjnie zaprojektowany komponent zaprojektowany w celu zapewnienia bezpiecznego i niezawodnego połączenia w systemach z gwintem metrycznym. To wyjątkowe uszczelnienie jest zoptymalizowane do zastosowań wymagających wysokiego momentu obrotowego, zapewniając solidną i pozbawioną wycieków pracę.
Metryczny męski koniec 2D9 ma stożek 24°, który został starannie wykonany, aby zapewnić wyjątkowe dopasowanie i uszczelnienie. Ta stożkowa konstrukcja nie tylko zapewnia dokładne połączenie, ale także pozwala na łatwy montaż i demontaż, co czyni go wygodnym wyborem do prac konserwacyjnych i naprawczych.
Wysoki moment obrotowy tego elementu uzyskano dzięki solidnej konstrukcji i wysokiej jakości materiałom. Jest zbudowany tak, aby wytrzymać trudy zastosowań wysokociśnieniowych i wysokotemperaturowych, dzięki czemu nadaje się do szerokiej gamy przemysłowych systemów płynów.
Metryczny męski 24° H.T. 2D9 jest również odporny na korozję i trwały, zapewniając długoterminową wydajność nawet w trudnych warunkach środowiskowych. Ta trwałość w połączeniu z bezpiecznymi właściwościami uszczelniającymi sprawia, że jest to idealny wybór do połączeń o krytycznym znaczeniu, gdzie niezawodność jest najważniejsza.
Podsumowując, metryczny męski 24° H.T. to niezawodny i wydajny element uszczelniający przeznaczony do systemów gwintów metrycznych. Precyzyjnie zaprojektowany stożek, wysoki moment obrotowy i trwała konstrukcja sprawiają, że jest to zaufane rozwiązanie do zapewniania bezpiecznych i szczelnych połączeń w różnych zastosowaniach przemysłowych.
