Nr części: 1Q
Opis: 1Q METRYCZNE GNIAZDO STOŻKOWE 74°, MĘSKIE
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Godzina odporności na korozję: 120 godzin lub dłużej
Stopień: prosty

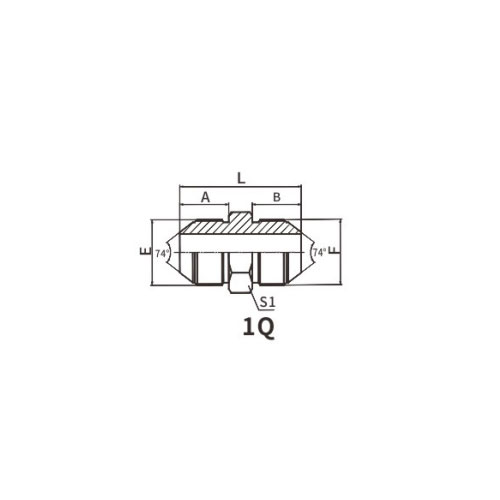

| NR CZĘŚCI | NITKA | RURA OD | WYMIARY | |||||
| E | F | D1, D2 | A | B | L | S1 | S2, S3 | |
| 1Q-10 | M10X1 | M10X1 | 5 | 12 | 12 | 30 | 12 | 14 |
| 1Q-12 | M12X1,5 | M12X1,5 | 6 | 15.7 | 15.7 | 37.5 | 14 | 14 |
| 1Q-14 | M14X1,5 | M14X1,5 | 8 | 17 | 17 | 40 | 17 | 17 |
| 1Q-16 | M16X1,5 | M16X1,5 | 10 | 18 | 18 | 42 | 17 | 19 |
| 1Q-18 | M18X1,5 | M18X1,5 | 12 | 18 | 18 | 42 | 19 | 22 |
| 1Q-24 | M24X1,5 | M24X1,5 | 16 | 20 | 20 | 50 | 27 | 30 |
| 1Q-27 | M27X1,5 | M27X1,5 | 18 | 20 | 20 | 50 | 30 | 32 |
| 1 kw.-30 | M30X1,5 | M30X1,5 | 20 | 23 | 23 | 57 | 32 | 36 |
| 1Q-30E | M30X2 | M30X2 | 20 | 26 | 26 | 63 | 32 | 36 |
| 1K-33 | M33X2 | M33X2 | 22 | 26 | 26 | 63 | 36 | 38 |
| 1Q-36 | M36X2 | M36X2 | 25 | 26 | 26 | 63 | 38 | 41 |
| 1Q-39 | M39X2 | M39X2 | 28 | 26 | 26 | 65 | 41 | 46 |
| 1Q-42 | M42X2 | M42X2 | 32 | 28.5 | 28.5 | 70 | 46 | 50 |
| 1Q-45 | M45X2 | M45X2 | 34 | 28.5 | 28.5 | 70 | 46 | 55 |
1Q, metryczne, męskie gniazdo stożkowe 74°, angielskie wprowadzenie
Męskie gniazdo stożkowe 1Q metryczne 74° to precyzyjnie zaprojektowany element zaprojektowany w celu zapewnienia bezpiecznego i pozbawionego wycieków uszczelnienia w metrycznych układach cieczy. To wyjątkowe gniazdo jest specjalnie przystosowane do stosowania ze złączami męskimi wyposażonymi w uszczelnienie stożkowe 74°, zapewniające solidne i niezawodne połączenie.
Metryczny gwint męski gniazda stożkowego 1Q jest starannie wykonany, aby idealnie pasował do odpowiednich gwintów żeńskich, tworząc dokładne i bezpieczne dopasowanie. Ten system gwintowania zapewnia nie tylko mocne połączenie, ale także umożliwia łatwy montaż i demontaż, dzięki czemu konserwacja i naprawy są dziecinnie proste.
Sercem tego elementu jest uszczelka stożkowa 74°, zapewniająca szczelne połączenie, które wytrzymuje wysokie ciśnienia i temperatury. Zwężająca się konstrukcja stożka zapewnia szczelne i bezpieczne uszczelnienie w połączeniu z kompatybilną męską złączką stożkową, zapobiegając wyciekom i zapewniając optymalną skuteczność transferu płynu.
Wykonane z materiałów wysokiej jakości, męskie gniazdo stożkowe 1Q metryczne 74° jest odporne na korozję i trwałe, dzięki czemu nadaje się do stosowania w różnorodnych środowiskach przemysłowych. Można go łatwo zintegrować z istniejącymi systemami płynów metrycznymi, zapewniając bezpieczne i niezawodne uszczelnienie, które poprawia ogólną wydajność systemu.
Podsumowując, metryczne męskie gniazdo stożkowe 1Q 74° to precyzyjnie zaprojektowany element uszczelniający, zaprojektowany w celu zapewnienia optymalnej wydajności w metrycznych układach płynów. Bezpieczny system gwintowania i solidne uszczelnienie stożkowe sprawiają, że jest to niezawodne rozwiązanie zapewniające szczelny transfer cieczy w różnych zastosowaniach przemysłowych.
