Nr części: AQ
Opis: TRÓJNIK MĘSKI 74° STOŻKOWY AQ METRYCZNY
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Godzina odporności na korozję: 120 godzin lub dłużej
Stopień: TEE

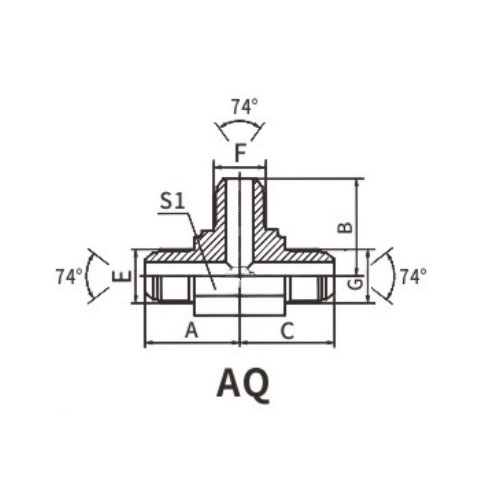

| NR CZĘŚCI | NITKA | OD RURY, | WYMIARY | ||||||
| E | G | D1, D2, D3 | A | B | C | S1 | S2, S3, S4 | ||
| AQ-14 | M14X1,5 | M14X1,5 | M14X1,5 | 8 | 27 | 27 | 27 | 14 | 17 |
| AQ-16 | M16X1,5 | M16X1,5 | M16X1,5 | 10 | 29.5 | 29.5 | 29.5 | 16 | 19 |
| AQ-18 | M18X1,5 | M18X1,5 | M18X1,5 | 12 | 34 | 34 | 34 | 19 | 22 |
| AQ-22 | M22X1,5 | M22X1,5 | M22X1,5 | 14 | 37.5 | 37.5 | 37.5 | 22 | 27 |
| AQ-27 | M27X1,5 | M27X1,5 | M27X1,5 | 18 | 41.5 | 41.5 | 41.5 | 27 | 32 |
| AQ-33 | M33X2 | M33X2 | M33X2 | 22 | 49.5 | 49.5 | 49.5 | 33 | 38 |
Trójnik męski AQ ze stożkiem 74°, metryczny, angielski Wprowadzenie
Trójnik męski AQ Metric 74° ze stożkiem to precyzyjnie zaprojektowany element układu cieczy, zaprojektowany z myślą o zapewnieniu optymalnej wydajności i niezawodności w różnych zastosowaniach przemysłowych. Ta wyjątkowa trójnik posiada metryczny gwint męski na jednym końcu i uszczelkę stożkową 74° na drugim, co zapewnia bezpieczne i szczelne połączenie do przesyłu płynu.
Metryczny gwint męski został zaprojektowany tak, aby idealnie pasował do odpowiednich gwintów żeńskich, zapewniając dokładne i bezpieczne dopasowanie. Ten system gwintowania jest szeroko stosowany w systemach rurociągów metrycznych, umożliwiając bezproblemową integrację z aplikacjami złożonymi z systemów mieszanych.
Uszczelka stożkowa 74° na drugim końcu trójnika tworzy solidne i odporne na wycieki połączenie. Zwężająca się konstrukcja stożka zapewnia szczelne uszczelnienie w połączeniu z kompatybilnym żeńskim portem stożkowym, zapewniając bezpieczne połączenie odporne na wysokie ciśnienia i temperatury.
Trójnikowa konfiguracja tego złącza pozwala na wygodne rozprowadzanie płynów w trzech kierunkach. Ta funkcja jest szczególnie przydatna w systemach wymagających kierowania płynu do wielu miejsc docelowych, takich jak odgałęzienia lub kolektory.
Wykonany z wysokiej jakości materiałów, męski trójnik stożkowy AQ Metric 74° jest odporny na korozję i trwały, zapewniając długoterminową niezawodność i wydajność. Nadaje się do stosowania w szerokiej gamie przemysłowych układów płynów, w tym w hydraulice, pneumatyce i innych zastosowaniach związanych z przesyłaniem cieczy i gazu.
Podsumowując, męski trójnik stożkowy AQ Metric 74° to solidny i niezawodny element układu cieczy, zaprojektowany w celu zapewnienia optymalnej wydajności w zastosowaniach przemysłowych. Precyzyjnie zaprojektowane systemy gwintowania i uszczelniania, wraz z konfiguracją trójnika, sprawiają, że jest to niezawodne rozwiązanie do bezpiecznego i wydajnego przesyłu płynów w różnych systemach rurociągów.
