Nr części: 2C
Opis: 2K METRYCZNA MĘSKA 24°/METRYCZNA ŻEŃSKA 24° L .T.
Kod konwertowalny:
Materiał: stal węglowa 45 #
Obróbka powierzchniowa: cynk, powłoka Cr3+, przezroczysty biały
Godzina odporności na korozję: 120 godzin lub dłużej
Stopień: prosty

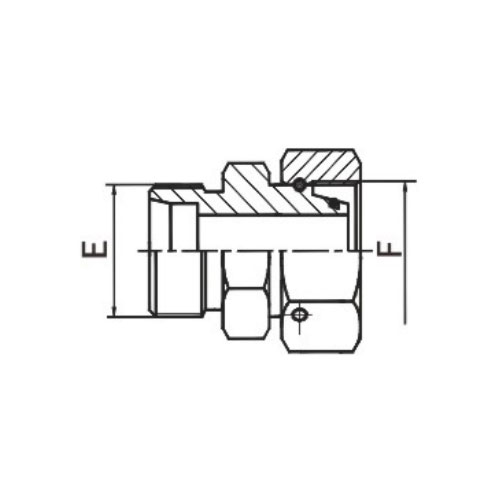

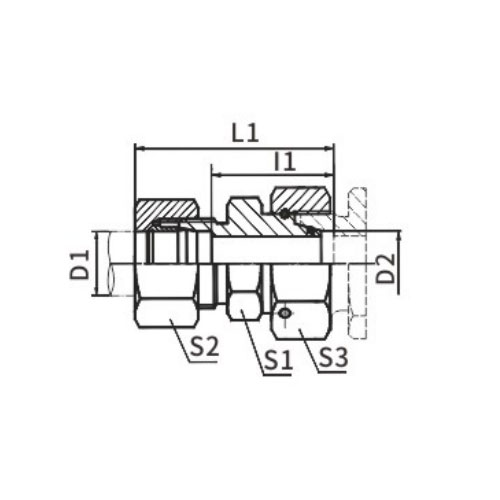

| NR CZĘŚCI | NITKA | RURA OD | WYMIARY | ||||||
| E | F | D1 | D2 | l1 | L1 | S1 | S2 | S3 | |
| 2C-12-14 | M12X1,5 | M14X1,5 | 6 | 8 | 23.5 | 38 | 12 | 14 | 17 |
| 2C-12-16 | M12X1,5 | M16X1,5 | 6 | 10 | 25 | 40 | 14 | 14 | 19 |
| 2C-14-16 | M14X1,5 | M16X1,5 | 8 | 10 | 25 | 40 | 14 | 17 | 19 |
| 2C-16-18 | M16X1,5 | M18X1,5 | 10 | 12 | 26 | 41 | 17 | 19 | 22 |
| 2C-14-22 | M14X1,5 | M22X1,5 | 8 | 15 | 28.5 | 43 | 19 | 17 | 27 |
| 2C-16-22 | M16X1,5 | M22X1,5 | 10 | 15 | 29.5 | 44 | 19 | 19 | 27 |
| 2C-18-22 | M18X1,5 | M22X1,5 | 12 | 15 | 29.5 | 44 | 19 | 22 | 27 |
| 2C-16-26 | M16X1,5 | M26X1,5 | 10 | 18 | 29 | 44 | 24 | 19 | 32 |
| 2C-18-26 | M18X1,5 | M26X1,5 | 12 | 18 | 29 | 44 | 24 | 22 | 32 |
| 2C-22-26 | M22X1,5 | M26X1,5 | 15 | 18 | 30 | 45 | 24 | 27 | 32 |
| 2C-18-30 | M18X1,5 | M30X2 | 12 | 22 | 33 | 48 | 27 | 22 | 36 |
| 2C-22-30 | M22X1,5 | M30X2 | 15 | 22 | 34 | 49 | 27 | 27 | 36 |
| 2C-26-30 | M26X1,5 | M30X2 | 18 | 22 | 33.5 | 50 | 27 | 32 | 36 |
| 2C-22-36 | M22X1,5 | M36X2 | 15 | 28 | 36 | 51 | 36 | 27 | 41 |
| 2C-26-36 | M26X1,5 | M36X2 | 18 | 28 | 35.5 | 52 | 36 | 32 | 41 |
| 2C-30-36 | M30X2 | M36X2 | 22 | 28 | 37.5 | 54 | 36 | 36 | 41 |
| 2C-26-45 | M26X1,5 | M45X2 | 18 | 35 | 38.5 | 55 | 41 | 32 | 50 |
| 2C-30-45 | M30X2 | M45X2 | 22 | 35 | 40.5 | 57 | 41 | 36 | 50 |
| 2C-36-45 | M36X2 | M45X2 | 28 | 35 | 40.5 | 57 | 41 | 41 | 50 |
| 2C-26-52 | M26X1,5 | M52X2 | 18 | 42 | 42 | 58 | 50 | 32 | 60 |
| 2C-30-52 | M30X2 | M52X2 | 22 | 42 | 44 | 60 | 50 | 36 | 60 |
| 2C-36-52 | M36X2 | M52X2 | 28 | 42 | 44 | 61 | 50 | 41 | 60 |
| 2C-45-52 | M45X2 | M52X2 | 35 | 42 | 43 | 65 | 50 | 50 | 60 |
2C, metryczny męski 24°/metryczny żeński 24° L.T. Wprowadzenie w języku angielskim
2C, metryczny męski 24°/metryczny żeński 24° L.T. (Gwint lewy) to precyzyjnie obrobione złącze zaprojektowane w celu zapewnienia bezpiecznego i szczelnego połączenia pomiędzy dwoma systemami gwintów metrycznych. Komponent ten oferuje solidne rozwiązanie dla systemów płynów, zapewniając niezawodne działanie w szerokim zakresie zastosowań przemysłowych.
Metryczny męski koniec złącza 2C ma zbieżność 24°, która doskonale pasuje do odpowiedniego metrycznego końca żeńskiego, również ze stożkiem 24°. Ta zwężająca się konstrukcja tworzy mocne i bezpieczne uszczelnienie, zapobiegając wyciekom i zapewniając optymalną wydajność.
Konfiguracja lewego gwintu (L.T.) końcówki żeńskiej zapewnia dodatkową warstwę bezpieczeństwa i stabilności połączenia. Gwinty lewoskrętne są mniej powszechne, co utrudnia nieuprawniony dostęp i demontaż, zwiększając ogólne bezpieczeństwo systemu.
Wykonane z wysokiej jakości materiałów, 2C metryczne męskie 24°/metryczne żeńskie 24° L.T. Złącze zostało zaprojektowane tak, aby wytrzymać trudy środowisk o wysokim ciśnieniu i wysokiej temperaturze. Jest odporny na korozję i trwały, zapewniając długoterminową niezawodność i wydajność.
Precyzyjna konstrukcja tego złącza zapewnia gładkie i bezpieczne dopasowanie, minimalizując ryzyko wycieków i maksymalizując wydajność systemu. Jego wszechstronność pozwala na stosowanie go w różnych układach płynów, w tym w hydraulice, pneumatyce i innych zastosowaniach przemysłowych.
Podsumowując, 2C, metryczny męski 24°/metryczny żeński 24° L.T. Złącze to solidny i niezawodny element uszczelniający przeznaczony do systemów z gwintami metrycznymi. Precyzyjnie zaprojektowana stożkowa konstrukcja, konfiguracja gwintu lewoskrętnego i wysokiej jakości materiały sprawiają, że jest to zaufane rozwiązanie do zapewniania bezpiecznych i szczelnych połączeń w różnych przemysłowych systemach płynów.
